Как травить печатные платы?

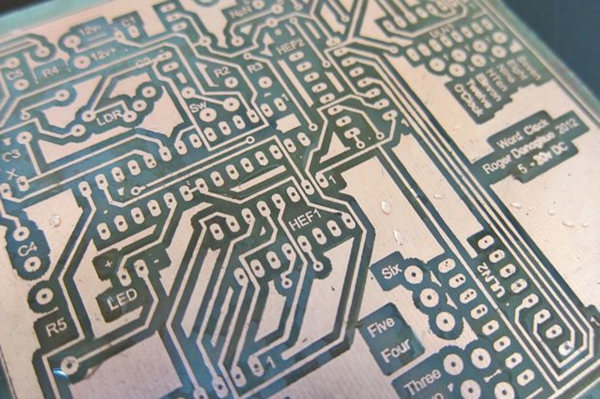

Травление печатных плат (PCB) – это процесс удаления ненужного слоя меди с платы с помощью химических или физических методов для создания определённого рисунка схемы. Этот процесс является неотъемлемой частью производства печатных плат и имеет решающее значение для обеспечения точности и надёжности схемы. Процесс травления не только определяет целостность рисунка схемы, но и напрямую влияет на качество и характеристики конечного продукта. Основная цель травления заключается в точном удалении медного слоя, чтобы обеспечить сохранность схемы и надёжные электрические соединения.

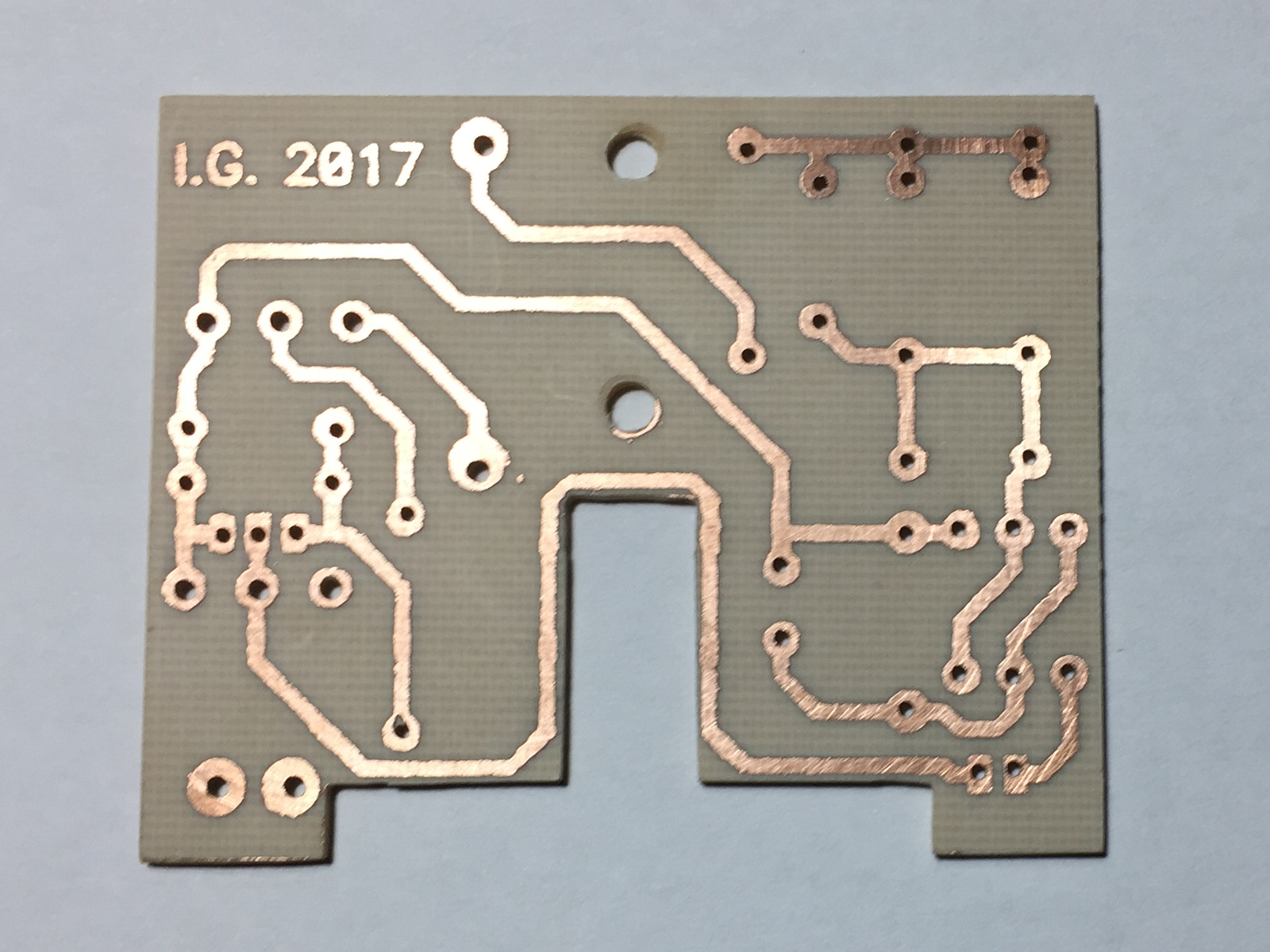

Что такое травление печатных плат?

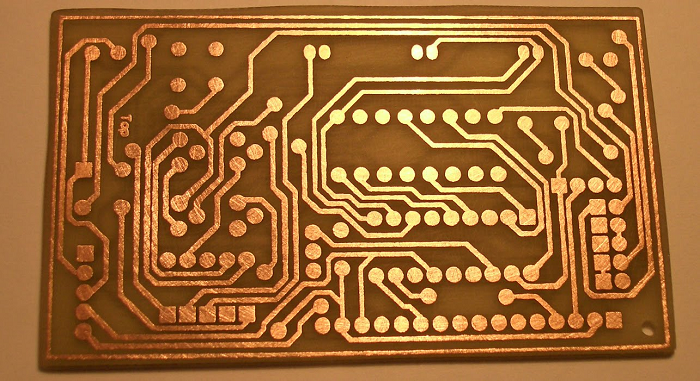

Травление печатных плат – это технология, основанная на последовательности точных технологических операций, с помощью которой удаляется ненужный слой меди на PCB для создания заранее спроектированного рисунка схемы. Этот процесс осуществляется преимущественно с использованием химического травления или лазерной гравировки. Травление обеспечивает сохранение медного слоя только в определённых областях, в то время как другие части полностью удаляются, что позволяет получить проводящий путь, соответствующий проектным требованиям. Травление печатных плат играет важнейшую роль в производственном процессе, определяя электрические и механические характеристики платы.
Виды травления печатных плат
В зависимости от технологических особенностей и области применения травление печатных плат делится на несколько видов. Каждый вид имеет свои уникальные преимущества и сферу применения. Правильный выбор метода травления может повысить производительность и обеспечить качество и надёжность печатных плат.
1. Лазерное травление
Лазерное травление – это технология, которая использует лазерный луч высокой энергии для непосредственного травления рисунка схемы на печатной плате. Этот метод отличается высокой точностью и управляемостью, что делает его подходящим для производства плат с высокой плотностью и сложным рисунком. Преимуществами лазерного травления являются не только высокая точность, но и экологическая чистота и отсутствие загрязнений. Кроме того, бесконтактная работа лазера уменьшает повреждение подложки платы, что способствует повышению качества конечного продукта.
2. Мокрое травление
Мокрое травление является одним из наиболее широко используемых методов травления печатных плат, основанным на использовании химических реагентов для растворения медного слоя и формирования рисунка схемы. Мокрое травление обладает такими преимуществами, как зрелая технология и относительно низкая стоимость, что делает его популярным в производстве различных печатных плат. В зависимости от используемых химических растворов, мокрое травление подразделяется на следующие виды:
Щелочное травление: использует аммиачные или другие щелочные растворы для травления медного слоя, и обычно применяется для травления плат с более толстым гальваническим покрытием. Этот метод позволяет эффективно контролировать скорость травления и подходит для обработки большинства стандартных печатных плат.
Кислотное травление: использует растворы серной или соляной кислоты и подходит для обработки тонких медных слоёв. Кислотное травление отличается относительно высокой скоростью, но требует особой защиты оборудования от коррозии. Благодаря своей простоте, кислотное травление является оптимальным выбором для средних и малых партий продукции.
3. Сухое травление
Сухое травление – это технология, которая использует плазму или газ для удаления медного слоя на печатной плате. В отличие от мокрого травления, сухое травление не использует жидкие химические вещества, что позволяет значительно снизить загрязнение и достичь большей точности. Сухое травление обычно применяется в производстве высококачественных плат, требующих особой точности. Из-за сложности оборудования и высокой стоимости, эта технология используется преимущественно для производства печатных плат со специальными требованиями, таких как многослойные платы в микроэлектронике.
Этапы травления печатных плат
Для обеспечения успеха процесса травления и целостности рисунка схемы необходимо строго следовать ряду стандартных технологических этапов. Ниже представлены основные этапы процесса травления печатных плат.
1. Подготовка печатной платы
Перед началом травления необходимо подготовить печатную плату. Этот процесс включает очистку поверхности платы, чтобы на ней не было масла, пыли или других загрязнений. Далее необходимо проверить качество подложки и убедиться, что её ровность и толщина соответствуют требованиям проектной документации. Тщательная подготовка на этом этапе напрямую влияет на качество и результат последующего травления.
2. Выбор технологии травления
В зависимости от проектных требований, характеристик материалов и объёма производства выбирается наиболее подходящая технология травления. Например, для плат с высокой точностью и многослойных конструкций лазерное травление может быть оптимальным выбором, тогда как для массового производства стандартных печатных плат более экономичным и эффективным будет мокрое травление. Правильный выбор технологии позволяет повысить производительность и эффективно контролировать затраты на производство.
3. Нанесение фоторезиста и экспонирование
На этом этапе необходимо равномерно нанести фоторезист на поверхность печатной платы. Затем с помощью фотолитографической технологии на плату проецируется рисунок схемы, и на освещённых участках фоторезист формирует защитную плёнку. Эта плёнка защищает участки медного слоя, которые необходимо сохранить. Точность этого процесса критически важна для качества травления, поэтому время экспонирования и интенсивность света должны быть строго контролируемыми.

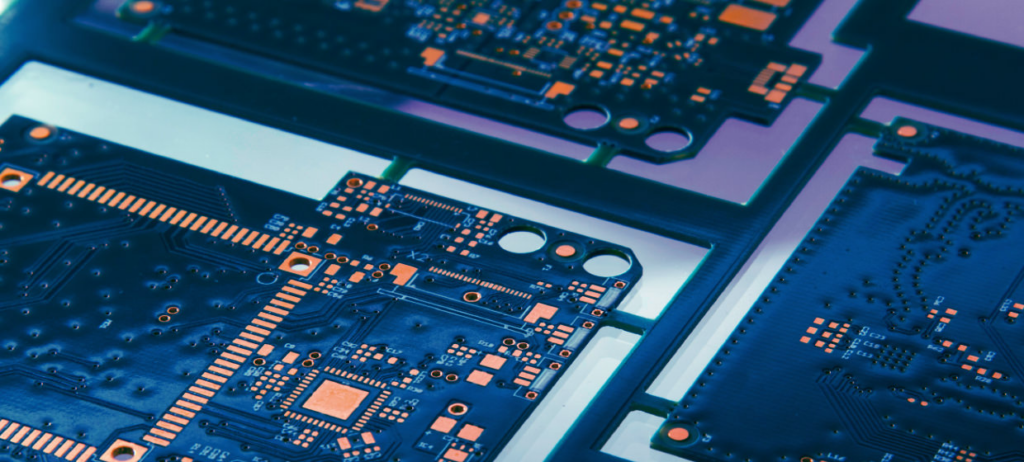

4. Проявление и контроль процесса травления
После экспонирования печатная плата подвергается процессу проявления, в ходе которого неэкспонированный фоторезист смывается, и открываются участки медного слоя, подлежащие травлению. Далее печатная плата поступает на этап травления. В процессе травления необходимо постоянно контролировать скорость травления и его прогресс, чтобы убедиться, что глубина и точность травления соответствуют проектным требованиям. Недостаточная или избыточная глубина травления может привести к несоответствию электрических характеристик, поэтому на этом этапе требуется тщательный контроль.
5. Промывка печатной платы
После завершения травления необходимо тщательно промыть плату деионизированной водой или другим моющим раствором для удаления остатков химических веществ. Этот этап предотвращает возможную коррозию печатной платы и обеспечивает успешное выполнение последующих технологических операций. Во время промывки необходимо учитывать температуру воды и давление, чтобы избежать повреждения платы.
6. Удаление защитных материалов
С помощью соответствующих растворителей удаляются остатки фоторезиста или других защитных покрытий, что открывает окончательный рисунок медной схемы. Этот процесс обычно осуществляется с использованием специальных химических растворов или механических методов, чтобы избежать повреждения уже травленых медных участков. Важно полностью удалить все защитные материалы, чтобы обеспечить качество последующих операций, таких как нанесение покрытий или пайка.
7. Очистка печатной платы
После удаления защитных материалов плату необходимо ещё раз очистить, чтобы удалить любые остатки, которые могут повлиять на последующие этапы обработки. Это не только обеспечивает чистоту поверхности печатной платы, но и предотвращает проблемы с адгезией покрытий на последующих этапах. Очистка обычно включает несколько этапов промывки и сушки, чтобы добиться оптимального уровня чистоты.
8. Проверка качества
Завершённая печатная плата подвергается комплексной проверке электрических характеристик и внешнего вида. Проверка включает тестирование проводимости, точности линий, а также оценку чистоты и ровности краёв травления, чтобы убедиться, что рисунок схемы не содержит дефектов и соответствует проектным требованиям. В случае обнаружения дефектов производится доработка или ремонт, чтобы обеспечить качество и надёжность конечного продукта.
9. Нанесение защитного покрытия
На заключительном этапе после очистки и проверки на поверхность платы наносится защитный слой паяльной маски. Этот слой защищает схемы от внешнего загрязнения и окисления, а также предотвращает короткие замыкания во время пайки. Качество и равномерность паяльной маски напрямую влияют на долговечность и надёжность печатной платы, поэтому данный этап требует особого внимания и контроля.
Заключение
Травление печатных плат – это важнейший технологический процесс в производстве плат, который проходит через весь производственный цикл. Правильный выбор технологии травления и строгое соблюдение стандартных этапов процесса обеспечивают высокое качество и надёжность готовых плат. Наша компания имеет богатый опыт и передовые технологии травления печатных плат, а также современное оборудование, что позволяет нам удовлетворять различные требования клиентов. Мы приглашаем к сотрудничеству всех заинтересованных в развитии и внедрении инновационных решений в области электроники. Независимо от объёма производства, мы готовы предложить профессиональные решения, которые помогут вашим продуктам выделиться на рынке.
