Производство печатных плат

Мы предоставляем профессиональные услуги по производству печатных плат, будь то однослойная плата или многослойная печатная плата, будь то прототип или крупносерийное производство, мы можем удовлетворить ваши требования как в материалах, так и в технологиях. Мы ориентируемся на многослойные печатные платы, Flex Circuit Платы, высокочастотные печатные платы, печатные платы HDI и т. д. различной сложности.

Посмотреть подробные характеристики

Емкость печатной платы
Число Предметы Возможности
1 Слой 1-24Слой
2 Максимальный размер панели 558*670мм
3 Минимальная толщина доски 4 слоя 0,40 мм
6 слоев 0,80 мм
8 слоев 1,00 мм
10 слоев 1,20 мм
4 Минимальная ширина строки/интервал 0.065мм
Минимальное расстояние между строками в PSD 0.09мм
5 Минимальный допуск ширины линии +/-10%
6 Минимальный размер чистового отверстия 0.10мм
7 Толщина медной стенки отверстия 35um Max
8 Максимальная толщина меди в схеме 210um
9 Допуск размера отверстия PTH 0.05мм
10 Допуск размера отверстия NPTH 0.025мм
11 Соотношение сторон 10:1
12 Точность положения отверстия ±0.05мм min
13 Допуск контура ±0.05мм min
14 Минимальная плотина паяльной маски 0.065мм
15 Минимальная ширина печати легенды 0.10мм
16 Изоляционное сопротивление 10000MΩ
17 Тепловой удар 288℃*10s 3 раза
18 Деформация и изгиб 0.50%
19 Диэлектрическая прочность ＞1.3KV/мм
20 Прочность на отслаивание Hoz:1.17kg/cm,1oz:1.4kg/cm,2oz:1.98kg/cm,
21 Сольдемаска Истирание 6H pencil
22 Огнестойкость 94V-0
23 Impedence Control 8-10%
24 Допуск выравнивания для многослойных 0.075mm
25 Минимальное пространство для толщины диэлектрического слоя 0.05mm
26 Минимальный допуск на толщину диэлектрического слоя ±10%

Приложение для печатных плат

JY поставляет печатные платы в различных областях, бытовой электронике, компьютерных периферийных устройствах, средствах связи, промышленном управлении, медицинском оборудовании, автомобильной электронике и т. д.
Особенно в области автомобильной электроники, мы являемся стабильным поставщиком BMW FIAT более 10 лет.

Заявление

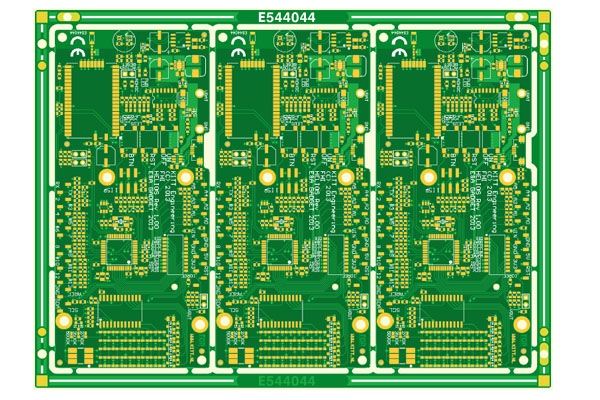

Автомобильная печатная плата датчика

Слои: 6
Толщина готовой пластины: 1,6 мм
Минимальная готовая апертура: 0,2 мм
Минимальная ширина линии/междустрочный интервал: 0,1/0,1 мм
Обработка поверхности: иммерсионное золото
Категория продукта: Автомобильные датчики

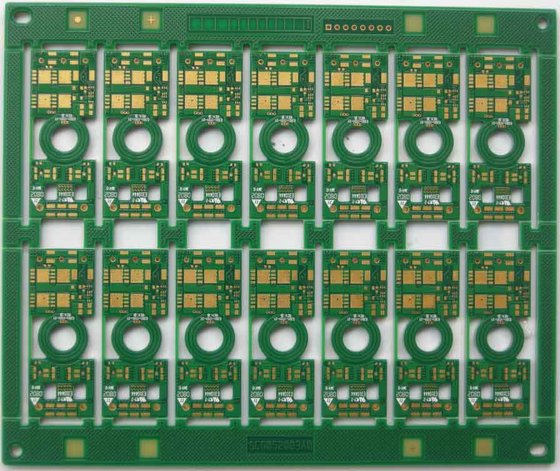

Слои: 12
Толщина готовой пластины: 2,5 мм
Минимальная готовая апертура: 0,3 мм
Минимальная ширина линии/междустрочный интервал: 0,1/0,1 мм
Обработка поверхности: иммерсионное золото
Категория продукта: Промышленный контроль

Слои: 6
Толщина готового листа: 3,2 мм
Толщина готовой меди: внешняя 8 унций внутренняя 5 унций
Минимальная готовая апертура: 0,5 мм
Минимальная ширина линии/междустрочный интервал: 0,5/0,5 мм
Обработка поверхности: иммерсионное золото
Категория продукта: Толстая медная силовая плата

Автомобильная аудиосистема

Слои: 10 HDI
Толщина готовой пластины: 1,6 мм
Минимальная готовая апертура: 0,075 мм
Минимальная ширина линии/междустрочный интервал: 0,1/0,1 мм
Обработка поверхности: иммерсионное золото
Категория продукта: Автомобильная аудиосистема

Категория продукта: Связь вслепую и скрытая через доску
Слои: 4 слоя
Толщина пластины: 1,0 мм
Размер: 137,16 мм * 89,92 мм
Используемый лист: FR4
Минимальная апертура: 0,25 мм
Обработка поверхности: иммерсионное золото
Область применения: связь
Особенности: Слепой и погребенный благодаря дизайну

Жестко-гибкая плата для сбора изображений

Слои: 6
Толщина готового листа: 1,0 мм
Минимальная готовая апертура: 0,2 мм
Минимальная ширина линии/междустрочный интервал: 0,1/0,1 мм
Обработка поверхности: химическое никелевое золото
Категория продукта: Жестко-гибкая плата для сбора изображений

Компьютерная промышленность

Слои: 12
Толщина готового листа: 2,0 мм
Минимальная готовая апертура: 0,2 мм
Минимальная ширина линии/междустрочный интервал: 0,075/0,075 мм
Обработка поверхности: бессвинцовый аэрозольный баллончик
Категория продукта: Компьютерная промышленность

Индустрия связи

Слои: 24
Толщина готового листа: 5,0 мм
Минимальная готовая апертура: 0,8 мм
Минимальная ширина линии/междустрочный интервал: 0,15/0,15 мм
Размер: 780*410мм
Обработка поверхности: химическое никелевое золото
Категория продукта: Индустрия связи
