Сборка печатной платы
Вещь | Возможности |
Печать паяльной пасты | Точность: ±0.025mm |
Максимальная скорость: 150mm/sec | |
Максимальная площадь печатной платы: 400*310mm | |
Толщина печатной платы: 0.2-6mm | |
SMT | Точность: ±0.03mm |
скорость: 0.17sec/pc | |
Максимальная площадь печатной платы: 350*350mm | |
Доступная часть: 0201 chip to 35*35mm | |
Точность: ±0.05mm | |
скорость: 0.048sec/pc | |
Максимальная площадь печатной платы: 350*350mm | |
Доступная часть: 0402 chips to 14mm (H 12mm) | |
Минимальный резистор SMD и конденсатор: 0201 | |
Минимум BGA R-VTx: 0.15mm | |
Пайка оплавлением | Источник азота: внешний |
Максимальная площадь печатной платы: 400*330mm | |
Точность температуры: ±4°C | |
Зоны: 8 | |
Бессвинцовая совместимость |
Вещь | Возможности |
Волновая пайка | |
Источник азота: внешний | |
Максимальная площадь печатной платы: 400*330mm | |
Точность температуры: ±1°C | |
Бессвинцовая совместимость | |
AOI | |
Точность: ±0.0024mm | |
скорость: 5in² /sec (60FOV/sec) | |
Максимальная площадь печатной платы: 300*300mm | |
Доступный компонент: Чип 0201 и мелкий шаг | |
Рентгенологическое обследование | |
Пустота BGA (расстояние 0,5 мм между шариками) | |
Внутреннее экранирование, пригодное для пайки | |
BGA Переделка | |
Источник азота: нет данных | |
Максимальная площадь печатной платы: 350mm | |
Точность температуры: ±1°C | |
Бессвинцовая совместимость |
SMT Преимущества
- Минимальная упаковка 0201, минимальное расстояние между шариками BGA: 0,4 мм
- Размер сборки печатной платы: не менее 50×50 (мм), не более 510×460 мм

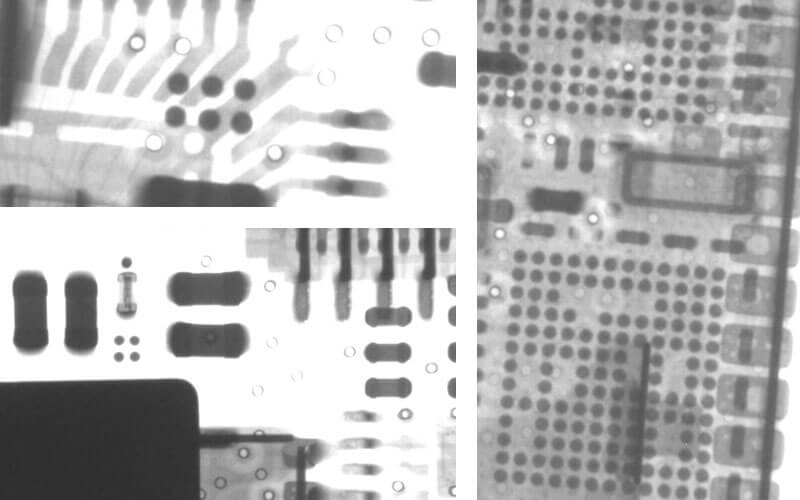

- Мы можем предложить рентгеновские услуги для проверки состояния припоя под точными компонентами упаковки BGA, PLCC.
- 4.FPC и RFPC также можно припаивать.
- Печь оплавления заполнена азотом и защищена сваркой в среде инертного газа для защиты высокоточной двухсторонней печатной платы.
MI(DIP)Преимущества
- Полуавтоматическая формовка плетеных устройств, автоматическая формовка вибростолом цилиндрических устройств;
- Цепь для пайки волной припоя представляет собой цепь для тяжелых условий эксплуатации, которая может производить мощные печатные платы большой площади шириной менее 300 мм;
- Мы можем предложить услуги по покрытию печатных плат, чтобы обеспечить более мощную полную защиту поверхности и компонентов печатных плат.
- У нас есть линия старения продукта питания, машина для ультразвуковой термосварки с пластиковым корпусом.
- Готовый продукт может быть упакован в антистатическую вакуумную упаковку и DIY.
Cases

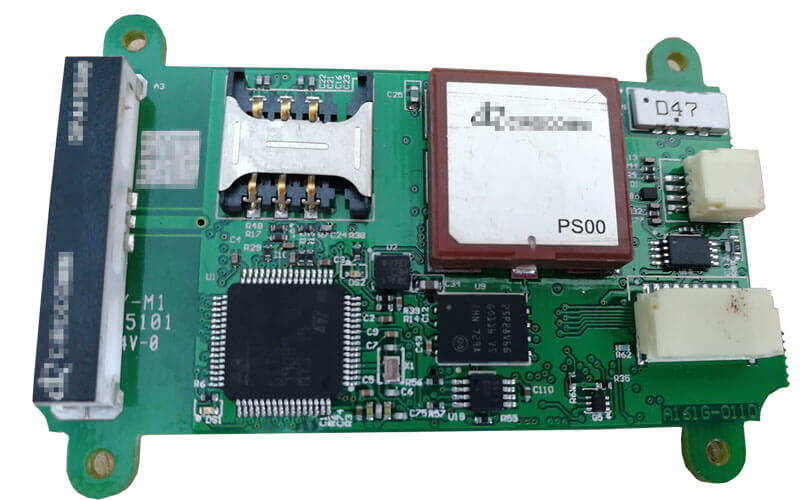

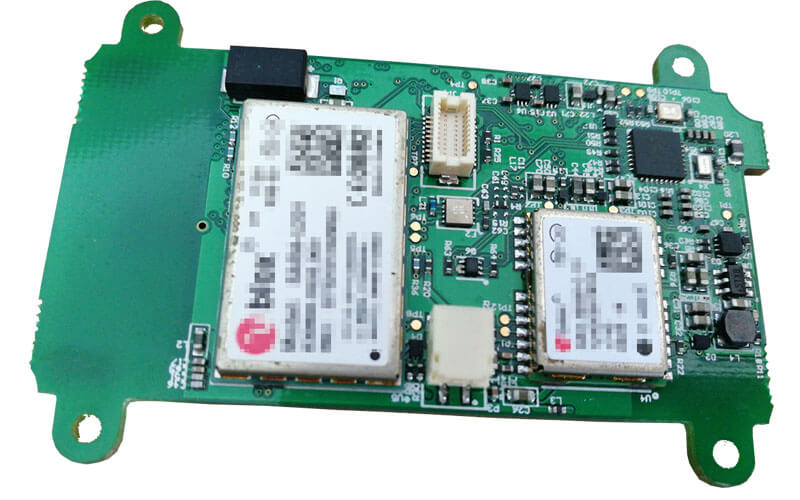

GPS печатная плата Используется в технологии интеллектуальных шасси
1. 6-слойная плата
2. Всего 6 BGA, включая три мини BGA с межцентровым расстоянием 0,4 мм.
3. Минимальные компоненты: конденсаторы и резисторы 0201.
4. 2 GPS-модуля Ublox
5. Компоненты очень плотные
6. Для обнаружения требуется высокоточный рентгеновский детектор.
7. Нужно скопировать программу
8. Требуется сборка корпуса

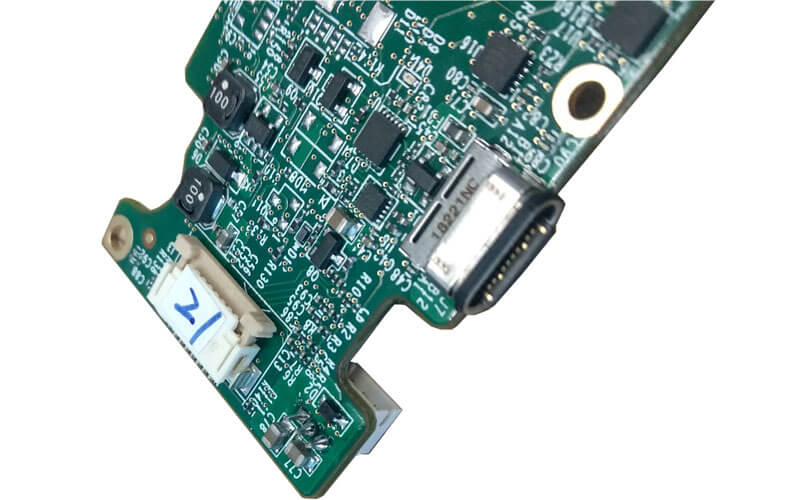

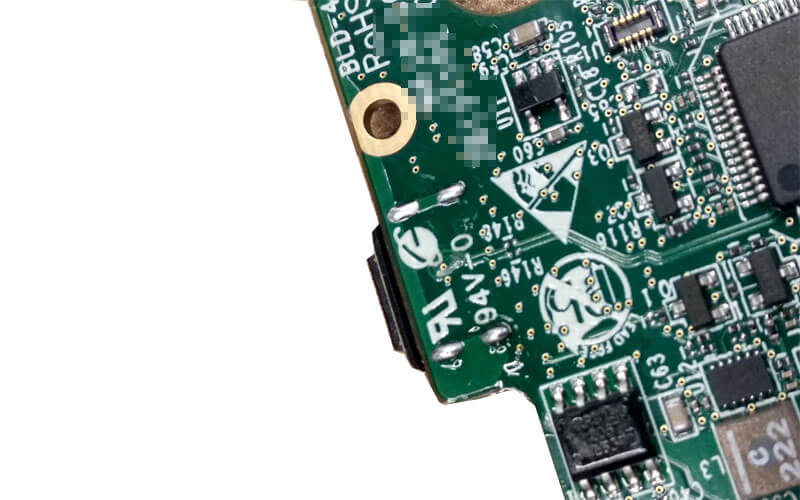

Сборка печатной платы для прецизионной медицинской машины
Особенности: Доска особенно точная
Спецификация печатной платы:
Размер: 36,34 мм * 51,04 мм
Слой: 4
Толщина печатной платы: 1,2 мм
Зеленая паяльная маска и белый шелковый принт
Материал FR4
ТG>170
Испытательный образец поперечного сечения печатной платы – необходимо отправить заказчику

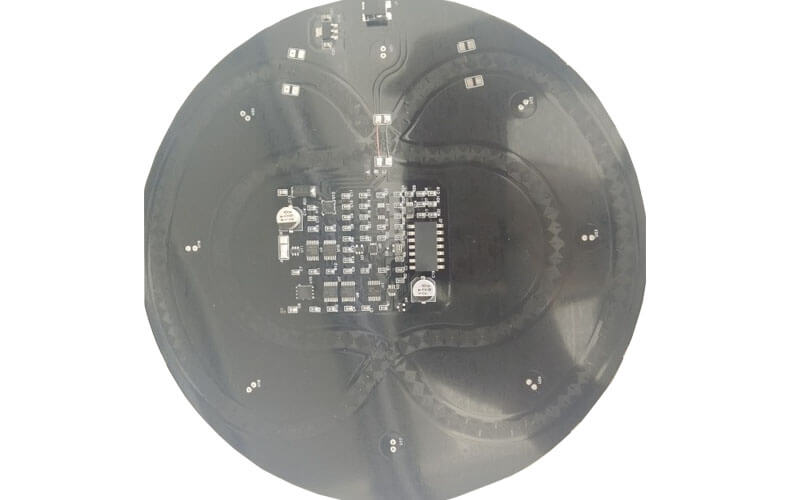

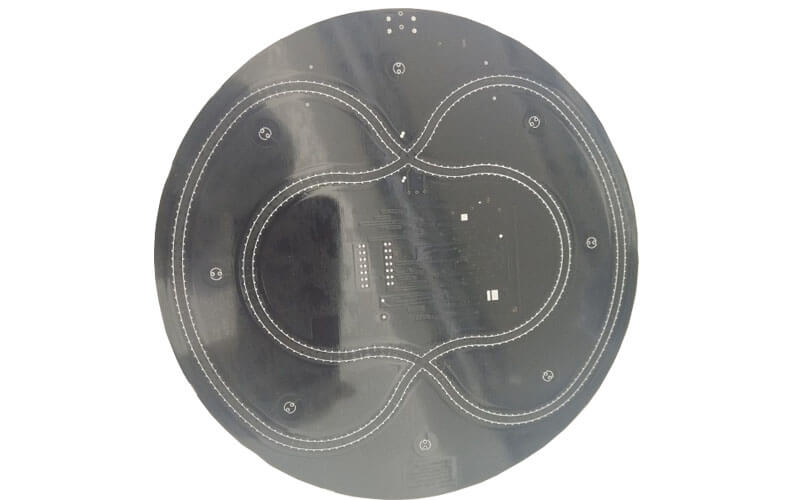

Сборка печатной платы для мини-поездов
1. Mini Train Board — развивающая игрушка, разработанная американскими заказчиками специально для развития детей.
2. Оно имеет много разновидностей, и этот продукт экспериментально производится нашей компанией с 2015 года.
3. Сложность этой доски заключается в том, что два стыка доски необходимо вытравить на половину толщины доски, а затем соединить в цельную доску. Каждая плата имеет требования к диапазону сопротивления.
4. После четырех лет модернизации доска была обновлена с разреза на половину без обрезки. Затем диапазон сопротивления печатной платы более строгий, потому что эта конструкция применяется к электромагнетизму, а сопротивление является абсолютным условием.
5. Этот продукт был запатентован американскими клиентами в США. Если вы заинтересованы, вы можете связаться с нами.

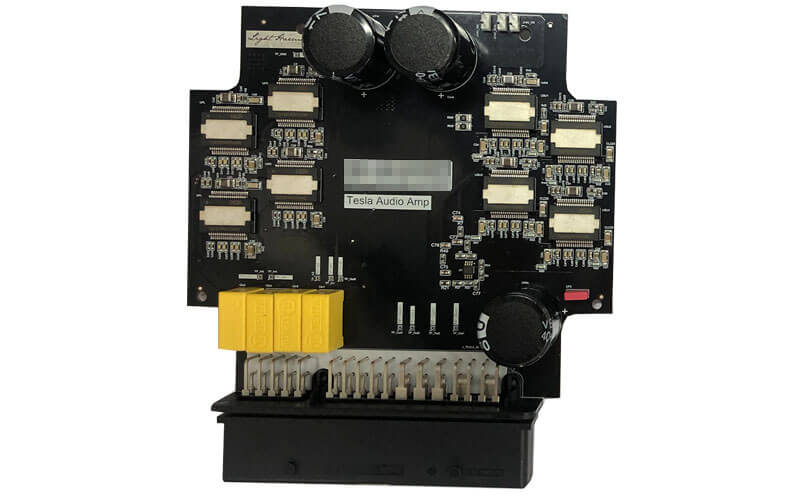

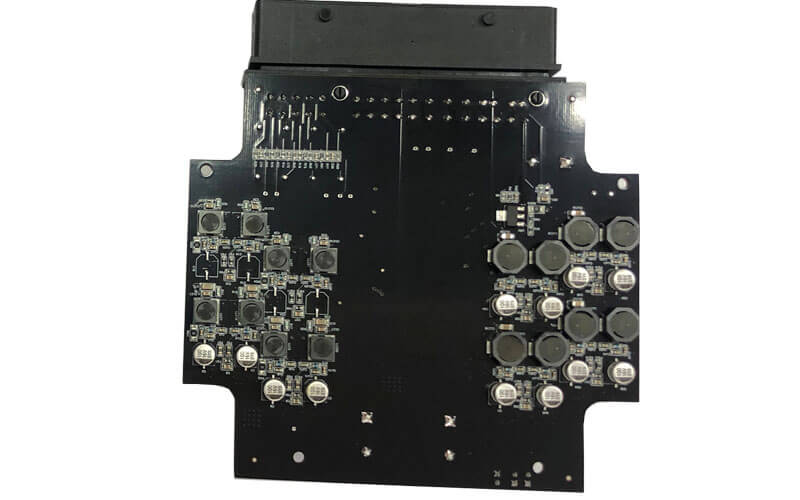

Сборка печатной платы управления звуком для автомобиля Tesla
1. Это плата управления звуком для автомобиля Tesla.
2. Используется в магазине 4S для добавления товаров в Tesla.
3. Компоненты, используемые в этом продукте, должны быть импортированы, а местная замена не допускается.
4. Это звуковая плата, клиенты должны протестировать продукт на месте.
5. Это 4-слойная плата, черный припой с белым шелком.

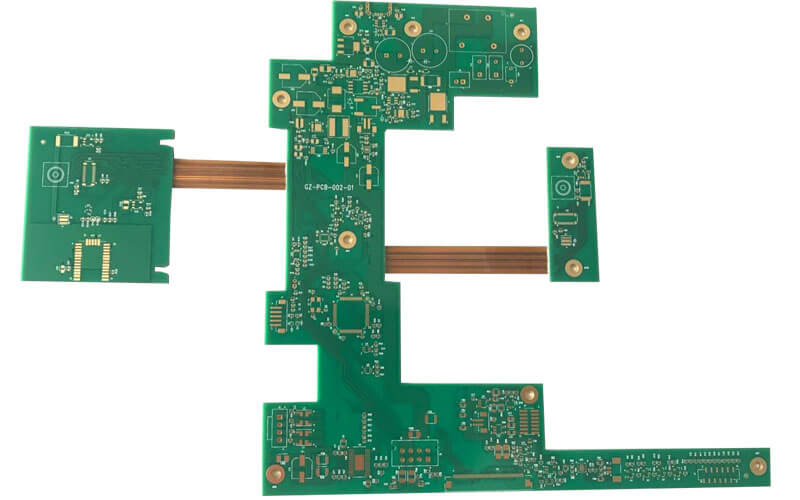

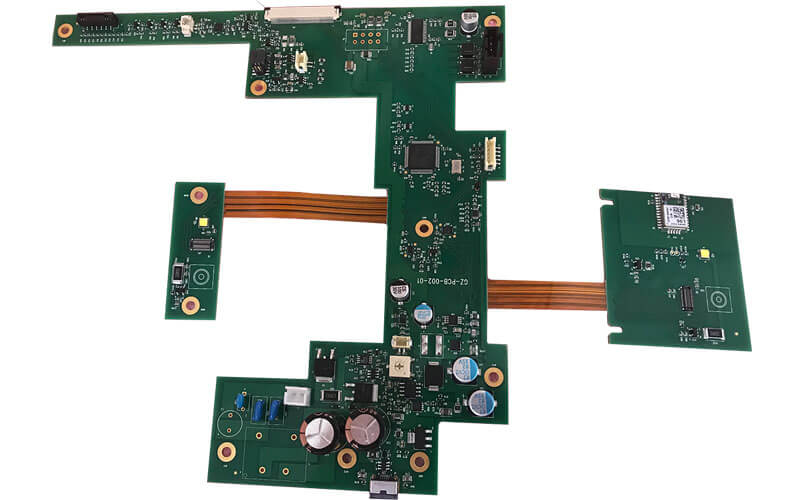

Жестко-гибкая сборка печатной платы
1. Это жестко-гибкая печатная плата.
2. Зеленый припой с белым шелком
3. Жесткая плата двухслойная, а гибкая печатная плата также двухслойная.
4. Толщина жесткого 0,6 мм, гибкого 0,2 мм.
5. Трудно собрать компоненты на плате, мы делаем приспособление, чтобы помочь установить плату в машине.

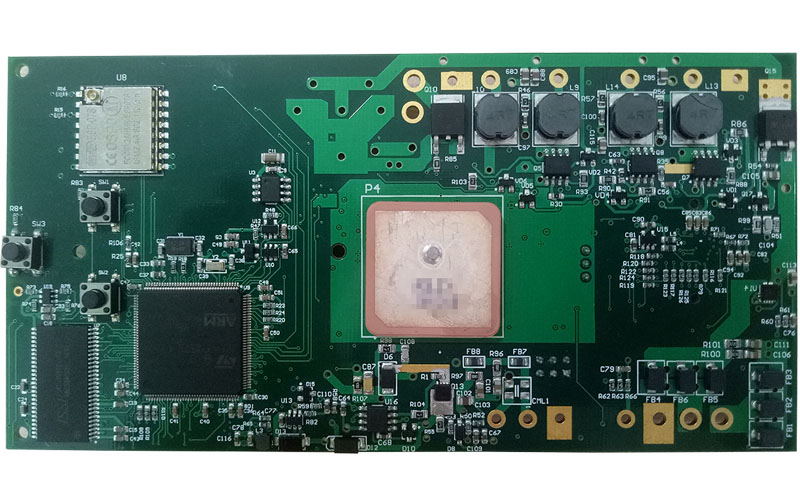

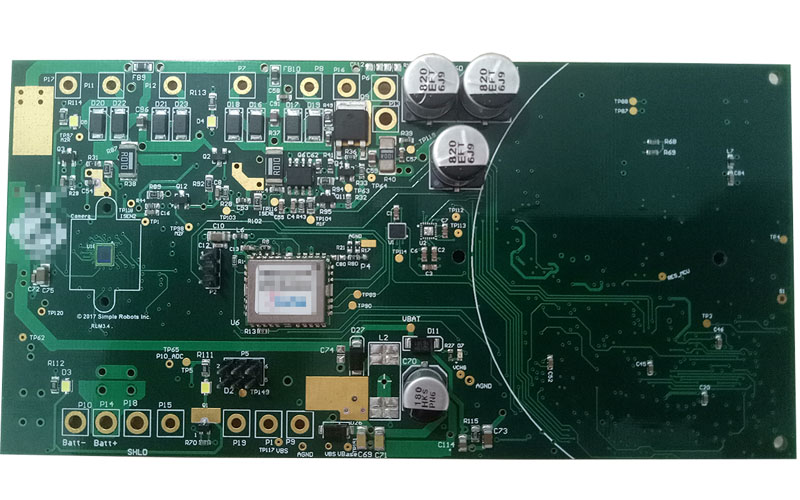

Сборка печатной платы робота-косилки
1,4-слойная печатная плата, TG140, толщина платы 1,6 мм
2. Толщина меди 2OZ/2OZ/2OZ/2OZ
3. Поверхностная обработка ENIG
4. Зеленый припой с белым шелком
5. Изготовление в соответствии с IPC-6012, класс 2.
6.Mini BGA в сборе на плате, это двухсторонняя печатная плата
7. Он используется для кошения робота.
