ПРОЦЕСС ПРОЕКТИРОВАНИЯ ПЛАТЫ
Технические характеристики
Вам нужно сообщить нашему продавцу свои идеи или простой макет. Например, длина, ширина печатной платы и основные функции печатной платы, форма корпуса с рисунком или схемой лучше.
Начинать
Наши инженеры приступят к разработке продуктов в соответствии с основными идеями.
Мы зададим вам несколько вопросов, связанных с продуктом в то же время.
Импорт списка соединений
Мы импортируем все эти нетлисты в нашу систему и начнем проектировать размещение.
Правила импорта
У вас могут быть некоторые особые требования, такие как звук печатной платы, напряжение печатной платы и т. Д. Мы разработаем дизайн в соответствии с правилами импорта.
Технологический дизайн
Следующим шагом мы займемся проектированием, будет включен расчет импеданса и расчет мощности, в течение этого времени мы проведем суммирование, расчет импеданса и анализ мощности.
Маршрутизация
Мы разработаем маршрутизацию и согласование длины, а также оптимизацию, шелкографию, а затем выпустим файл gerber и список bom. Во время этой фазы проверки модели будет выполнен временной анализ мощности и анализ DFM.
Изготовление образцов
Это последний шаг для тестовых образцов, и обычно возникают небольшие проблемы, мы даем некоторые технологические предложения. Затем сделайте идеальный образец.
Полная проверка
У нас будет проверка контура, проверка списка соединений, проверка размещения, проверка маршрутизации, проверка монитора, проверка шелка, окончательная проверка и проверка DFM, благодаря всем этим проверкам мы можем сделать печатную плату идеальной.
КОМАНДА ДИЗАЙНЕРОВ печатных плат
JY владеет сильной и профессиональной командой инженеров-электронщиков из Китая и других стран. Наши инженеры имеют преимущества во многих областях, таких как медицинские устройства, связь, умный дом, автомобили и т. д.
Richard Waters
Главный инженер хорошо разбирается в электрических схемах, программировании и отладке программного обеспечения, имеет 10-летний опыт проектирования электронных продуктов, особенно медицинских продуктов, таких как гемопьезометр, глюкометр, физиотерапевтический инструмент и т. Д. Он участвовал и руководил многими проектами для многих известных медицинских предприятий, таких как Bayer, Омрон и др. .
Ryan Zhang Райан
главный инженер 86PCB. Он имеет более чем 10-летний опыт работы в индустрии печатных плат и печатных плат и хорошо разбирается в компоновке печатных плат, размещении компонентов дизайна стека печатных плат – комплексное обслуживание. У него так много электронных проектов, особенно в области интеллектуальных продуктов, интеллектуальной зажигалки, интеллектуальной обуви, умного дома, интеллектуального робота и т. д. В прошлом году его команда разработала интеллектуальную обувь, когда вы идете или танцуете, ваш телефон будет заряжаться. Теперь на рынок была представлена интеллектуальная обувь, которая привлекла внимание многих людей.
”
Wang Dejun
Wang Dejun — отличный инженер, который занимается промышленной электроникой в 86PCB. разработал множество промышленных плат управления, модуль WIFi, инвертор и т. д. Эти разработки были хорошо приняты клиентами по всему миру, в том числе многими компаниями из списка Fortune 500. Это помогает многим предприятиям решить проблему, снизить себестоимость продукции и перейти к интеллектуальное направление промышленности.
Wang Zhilei
Wang Zhilei является профессионалом в области коммуникационного оборудования, такого как Wi-Fi, TV BOX, CD BOX, беспроводное оборудование. Телевизионная приставка, которую он разработал, была продана в Южную Америку, Юго-Восточную Азию и т. д. Обладая более чем 10-летним богатым опытом, Gavin Chen может удовлетворить требования различных дизайнерских проектов OEM.
Li Yang
Li Yang является старшим инженером 86PCB.Его специальностью в университете является автомобильная электроника.После окончания университета он работал инженером-электронщиком в очень известной японской компании Nidec.Затем он перешел в DALIAN JY, где сейчас отвечает за производство электроники для транспортных средств. Благодаря его поддержке у нас теперь есть мощная власть в области автоматизированного производства.
Дизайн-проекты печатных плат
Автобусная карта

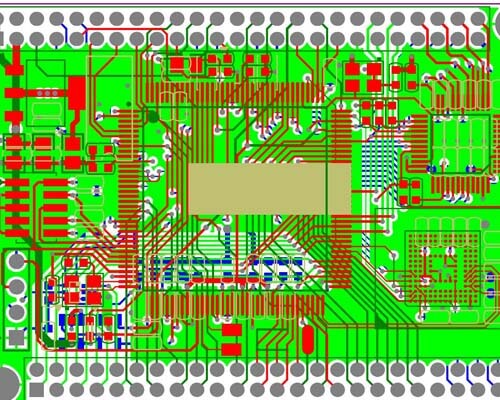

Функции и особенности проекта: этот проект разделен на 2 платы, материнская плата представляет собой 4-слойную плату, дочерняя плата представляет собой 6-слойную плату; основными функциями являются считывание карты, голосовые подсказки, управление дверным выключателем и другие функции. Поскольку необходимо управлять выключателем двери, необходимо пропускать относительно большой ток.Для больших токов необходимо учитывать, соответствуют ли используемые компоненты, а также соответствуют ли ширина линии и расстояние между линиями печатной платы. достаточный.
Есть два разъема питания, которые нужно заклепать, и нужно контролировать диаметр отверстия, при производстве изготавливается специальное обжимное приспособление.
Мотогоночные огни

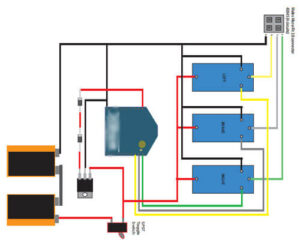

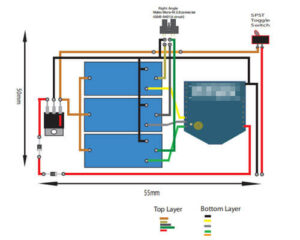

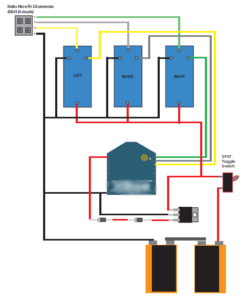

Мотогоночные огни, очень крутые, удобные для транспортных средств и идентификации толпы, для обеспечения безопасности водителей и производительности автомобиля мы разрабатываем 2 слоя Гибкий размер блока печати ENIG составляет 180 мм * 50 мм толщина меди 1 унция толщина платы 0,3 мм, кроме того, 2 слоя FR4 Бесплатная печатная плата HASL 50 * 30 мм, толщина 1,6 мм и 1 унция меди. Эта светодиодная плата должна быть склеена после сборки, поэтому для ее завершения требуется больше времени и опыта. Гарантия водонепроницаемости.
