Комплексный анализ принципов работы электромагнитного реле и мер предосторожности при его использовании
В процессах разработки и производства печатных плат (PCB) и сборки электроники (PCBA) электромагнитные реле являются одними из наиболее часто используемых компонентов. Особенно важную роль они играют в автоматическом управлении, телекоммуникационном оборудовании и системах электропитания. В данной статье проводится подробный анализ основных принципов работы электромагнитного реле и приведены пять ключевых мер предосторожности на основе практического опыта, чтобы помочь инженерам более эффективно и безопасно выбирать и применять данные устройства.
I. Основные принципы работы электромагнитных реле
1. Конструкция электромагнитного реле
Типичное электромагнитное реле состоит из следующих компонентов:
- Сердечник: Обеспечивает путь для магнитного потока
- Катушка: Создает магнитное поле при подаче напряжения
- Якорь: Притягивается магнитным полем и приводит в движение контакты
- Контакты: Выполняют функцию замыкания или размыкания цепи
- Пружина: Обеспечивает возврат якоря в исходное положение
2. Механизм работы

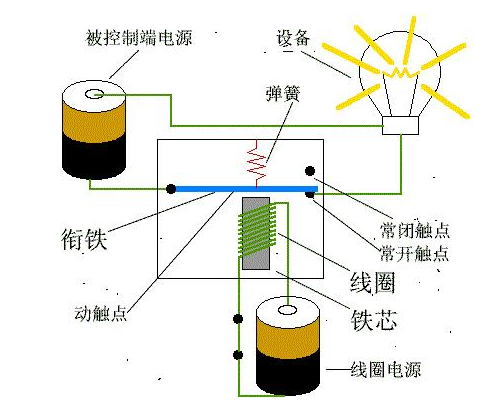

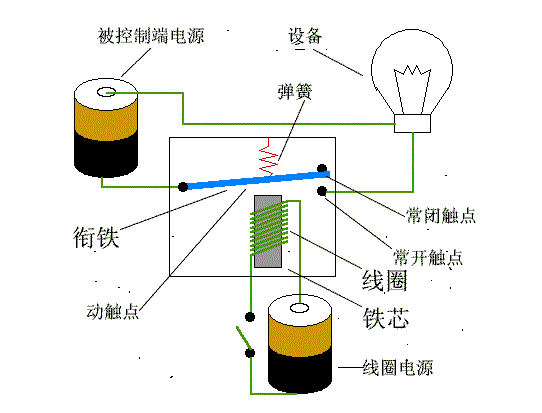

При подаче напряжения на катушку реле через нее проходит ток, создавая магнитное поле в железном сердечнике. Это магнитное поле притягивает якорь, который приводит в движение подвижный контакт, замыкая или размыкая электрическую цепь.
После отключения питания магнитное поле исчезает, и пружина возвращает якорь в исходное положение, восстанавливая контакты.
3. Определение нормально открытых и нормально закрытых контактов
- Нормально открытый (NO) контакт: Разомкнут при отключенном реле, замыкается при подаче напряжения
- Нормально закрытый (NC) контакт: Замкнут при отключенном реле, размыкается при подаче напряжения
Такая конструкция обеспечивает гибкое переключение между состояниями и позволяет реализовать различные логики управления.
II. Пять ключевых мер предосторожности при использовании электромагнитных реле
1. Контроль сопротивления контактов для снижения тепловых потерь
Между контактами реле существует сопротивление, называемое контактным сопротивлением, которое напрямую влияет на тепловые потери в цепи. Чем выше сопротивление, тем больше тепла выделяется, что может повредить компоненты. Поэтому рекомендуется выбирать реле с низким и стабильным контактным сопротивлением.
Совет профессионала: Используйте контакты из серебряного сплава или с позолоченным покрытием для обеспечения низкого сопротивления и длительного срока службы.
2. Правильный выбор номинального и срабатывающего напряжения
Номинальное напряжение — это стандартное напряжение для нормальной работы реле. Напряжение срабатывания — минимальное напряжение, необходимое для активации реле.
Подводимое напряжение должно быть немного выше напряжения срабатывания для надежной работы, но не должно превышать 1,5-кратное значение номинального напряжения, чтобы избежать перегрева катушки.
Инженерный совет: Проектируйте источник питания с учетом возможных колебаний напряжения и подбирайте подходящие модели реле.
3. Предотвращение повреждений от ударов и падений
Внутреннее устройство реле очень чувствительно. Падения и удары могут привести к смещению или деформации компонентов, что вызывает сбои в работе.
Реальный случай: Клиент сообщил о неисправности оборудования, которая была вызвана недостаточной защитой упаковки при транспортировке — несколько реле были повреждены.
4. Работа с эффектом дребезга контактов

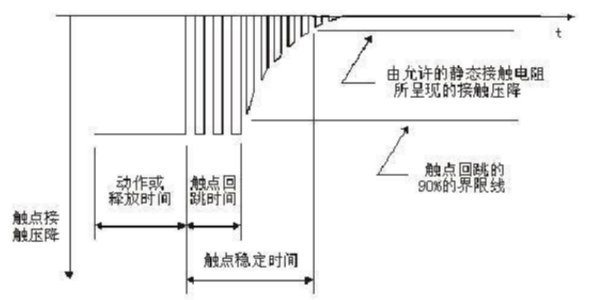

При переключении контакты могут дрожать (bounce), что приводит к кратковременным многократным замыканиям или размыканиям, вызывая помехи в цифровых цепях.
Совет по тестированию: Используйте осциллограф для наблюдения за формой сигнала при переключении. При необходимости применяйте RC-цепи подавления дребезга или программные методы подавления.
5. Избегайте параллельного подключения нескольких реле
Из-за различий во времени срабатывания параллельное подключение нескольких реле может привести к неравномерной нагрузке по току, что грозит перегрузкой и выходом из строя реле с более быстрой реакцией.
Инженерное решение: избегайте параллельного подключения; используйте реле с более высокой токовой нагрузкой или твердотельные реле (SSR). Если параллельное подключение необходимо, обеспечьте одинаковое время отклика и используйте балансировочные резисторы.
III. Практическое применение при проектировании печатных плат
1. Рекомендации по разводке печатных плат
- Размещайте реле подальше от линий высокочастотных сигналов, чтобы избежать ЭМП
- Убедитесь, что ширина дорожек соответствует необходимому току
- Часто переключаемые реле размещайте ближе к нагрузке для снижения потерь
2. Меры предосторожности при пайке на этапе PCBA
- При ручной пайке контролируйте температуру, чтобы избежать повреждения катушки
- При волновой пайке используйте защитные покрытия для предотвращения попадания флюса внутрь реле
IV. Частые проблемы и решения
- Реле не срабатывает: возможно, подводимое напряжение слишком низкое или повреждена катушка. Проверьте уровень напряжения и измерьте сопротивление катушки.
- Задержка срабатывания: причиной может быть пограничное напряжение или окисление контактов. Увеличьте напряжение питания или замените реле.
- Контакты не проводят ток: это может быть вызвано износом контактов или неисправностью пружины. Рекомендуется заменить реле и избегать перегрузок.
- Сильный дребезг: возможны нестабильный управляющий сигнал или вибрации. Примените стабилизированный источник питания и антивибрационные меры.
Хотя электромагнитные реле являются базовыми электронными компонентами, их производительность и надежность значительно влияют на всю систему. Понимание их конструкции и правильное применение крайне важно для инженеров-электронщиков, проектировщиков PCB и специалистов по сборке PCBA. Надеемся, что технический анализ и практические советы, представленные в этой статье, будут полезны в вашей проектной деятельности.
