От голой платы к интеллектуальной системе: почему PCBA требует больше этапов контроля, чем кажется

Сборка печатных плат (PCBA) значительно сложнее, чем просто пайка компонентов на плату. Если производство печатной платы (PCB) в основном сосредоточено на структурной точности и целостности медных дорожек, то PCBA объединяет сотни или даже тысячи электронных компонентов, каждый из которых может стать потенциальным источником отказа. Именно из‑за этой сложности производство PCBA требует значительно большего количества этапов контроля и тестирования для обеспечения надежности, производительности и долгосрочной стабильности устройства.

В этой статье мы рассмотрим, почему производство PCBA требует многоуровневого контроля качества, какие виды тестирования используются в современной электронной промышленности и каким образом эти процедуры повышают надежность продукции и снижают вероятность отказов.

Разница между PCB и PCBA

PCB: основа электронного оборудования

Печатная плата (PCB) служит физической и электрической основой электронных схем. Она состоит из медных дорожек, переходных отверстий (vias), паяльной маски и шелкографии.

Во время производства PCB основное внимание уделяется следующим параметрам:

• ширина и расстояние между дорожками
• совмещение слоев
• целостность переходных отверстий
• точность нанесения паяльной маски
• электрическая непрерывность цепей

После того как эти параметры соответствуют требованиям проекта, плата считается готовой к этапу сборки.

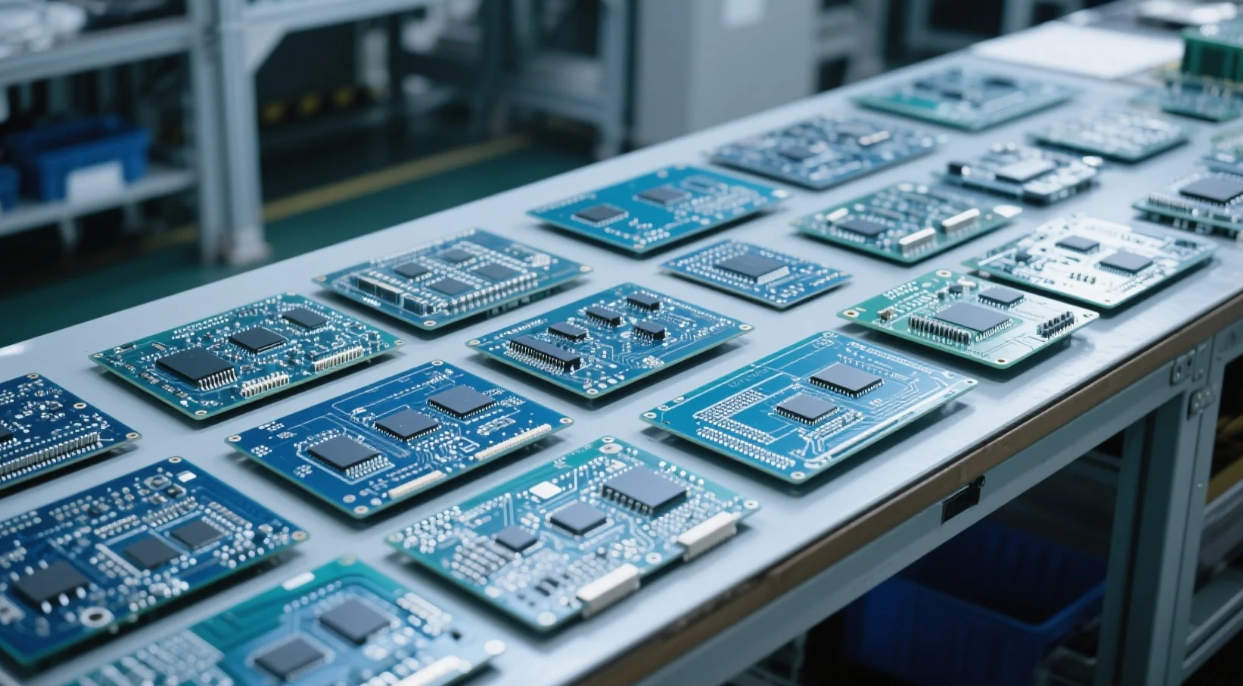

PCBA: функционирующая электронная система

PCBA превращает пассивную печатную плату в полноценную электронную систему путем установки и пайки различных компонентов, таких как:

• интегральные схемы (IC)
• микроконтроллеры (MCU)
• конденсаторы и резисторы
• разъемы
• устройства управления питанием

Каждый добавленный компонент создает дополнительные механические, электрические и тепловые риски, поэтому возникает необходимость в более сложных процедурах контроля.

Почему PCBA требует большего количества этапов контроля

Повышенная сложность компонентов

Современные электронные устройства часто используют компоненты высокой плотности монтажа, такие как BGA (Ball Grid Array), QFN (Quad Flat No‑lead) и микросхемы с малым шагом выводов. Такие корпуса усложняют визуальный контроль, поскольку паяные соединения могут находиться под корпусом компонента.

Поэтому для оценки качества пайки и выявления скрытых дефектов используются технологии рентгеновского контроля.

Дефекты пайки как основной риск

Пайка является одним из самых критических этапов в производстве PCBA. Возможные дефекты включают:

• перемычки из припоя
• холодные паяные соединения
• эффект «tombstoning» компонентов
• недостаточное количество припоя
• пустоты (voids) в шариках BGA

Без надлежащего контроля такие дефекты могут привести к нестабильной работе устройства или его полной неисправности.

Точность размещения компонентов

Оборудование поверхностного монтажа (SMT) способно устанавливать тысячи компонентов в час. Однако даже высокоточное оборудование иногда допускает ошибки из‑за проблем с питателями, вибраций или некорректных программных настроек.

Процедуры контроля позволяют убедиться, что компоненты:

• правильно выровнены
• имеют корректную ориентацию
• установлены на соответствующие контактные площадки

Это помогает предотвратить ошибки сборки, которые могут нарушить работу всей схемы.

Скрытые электрические проблемы

Даже если плата PCBA выглядит идеально, внутри могут присутствовать электрические дефекты, такие как:

• разрывы цепей
• короткие замыкания
• неправильные номиналы компонентов
• ошибки программирования микросхем

Функциональное тестирование и внутрисхемное тестирование позволяют выявить эти проблемы до того, как продукция попадет к конечному пользователю.

Основные этапы контроля в производстве PCBA

Инспекция паяльной пасты (SPI)

Перед установкой компонентов паяльная паста наносится на контактные площадки PCB через трафарет. Системы SPI проверяют:

• объем пасты
• высоту пасты
• точность позиционирования

Неправильное нанесение паяльной пасты может привести к дефектам пайки на этапе оплавления.

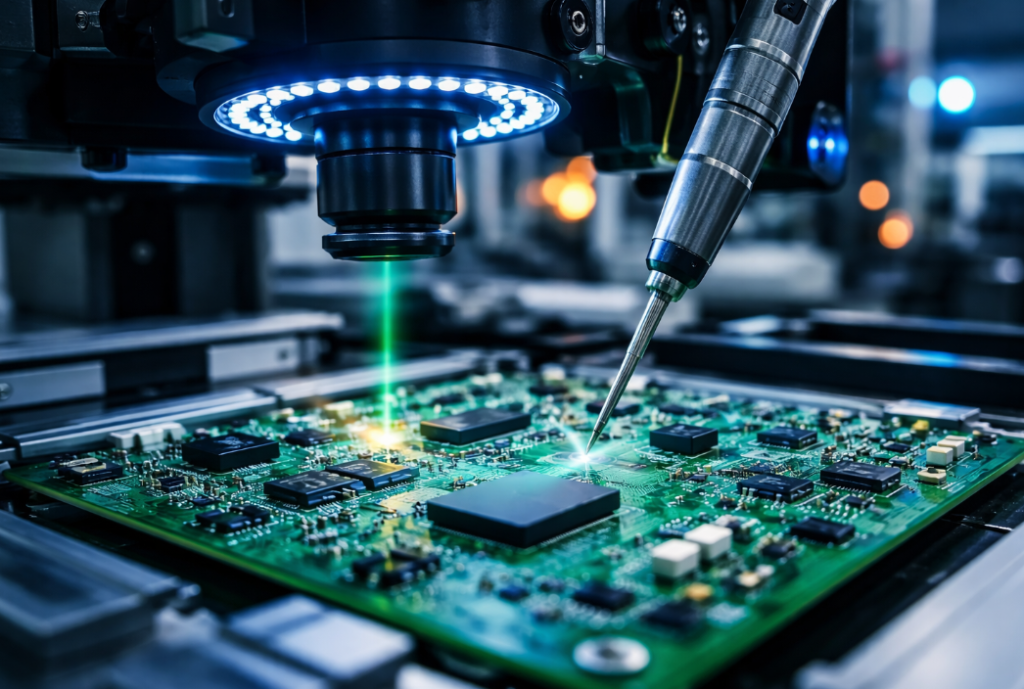

Автоматическая оптическая инспекция (AOI)

Системы AOI используют камеры высокого разрешения и алгоритмы машинного зрения для проверки собранной платы. Они способны обнаружить:

• отсутствующие компоненты
• ошибки полярности
• смещение компонентов
• перемычки припоя

AOI обычно проводится как до, так и после процесса пайки оплавлением.

Рентгеновская инспекция

Для корпусов BGA и QFN паяные соединения невозможно проверить оптическими методами. Рентгеновская инспекция позволяет неразрушающим способом оценить внутренние соединения припоя и выявить пустоты или короткие замыкания под компонентами.

Внутрисхемное тестирование (ICT)

ICT использует контактные щупы для измерения электрических параметров отдельных компонентов на плате. Проверяются:

• сопротивление
• емкость
• электрическая проводимость

Это тестирование подтверждает правильность монтажа и соответствие параметров компонентов проектным требованиям.

Функциональное тестирование (FCT)

Функциональное тестирование имитирует реальные условия работы устройства. На плату подается питание, после чего проверяется, выполняет ли схема свои предусмотренные функции.

Этот этап часто разрабатывается индивидуально в зависимости от конструкции и области применения устройства.

Преимущества многоуровневого контроля

Повышенная надежность продукции

Несколько этапов контроля позволяют обнаруживать дефекты на ранних стадиях производства, снижая вероятность отказов в эксплуатации и возвратов по гарантии.

Снижение производственных затрат

Хотя оборудование для контроля требует инвестиций, раннее выявление дефектов помогает избежать дорогостоящего ремонта, переделок или отзывов продукции.

Рост доверия клиентов

Стабильные процессы контроля качества повышают доверие клиентов, особенно в таких отраслях, как автомобильная электроника, медицинское оборудование и системы промышленной автоматизации.

Производство PCBA значительно сложнее, чем изготовление одной только печатной платы. Наличие сотен компонентов, сложных паяных соединений и высоких требований к производительности означает, что одного этапа проверки недостаточно для обеспечения надежности изделия.

Используя многоуровневую систему контроля — включая SPI, AOI, рентгеновскую инспекцию, ICT и функциональное тестирование — производители могут гарантировать, что каждая собранная плата соответствует строгим стандартам качества. Эти процессы контроля являются не просто дополнительной мерой безопасности, а необходимой частью современной электронной промышленности, обеспечивающей выпуск надежных и высокопроизводительных устройств.
