В эпоху стремительного развития электронных продуктов печатные платы (PCB) служат основной инфраструктурой электронных систем. Их проектирование и выбор напрямую влияют на производительность продукта, себестоимость и реакцию на рынок. Особенно важно это на этапе перехода от прототипа к массовому производству — выбор оптимального типа платы (односторонняя, двусторонняя или многослойная) становится критически важным решением, объединяющим техническую и бизнес-стратегии.
Эта статья предлагает всесторонний анализ типов печатных плат с точки зрения структуры, области применения, сложности производства, стоимости и принципов выбора, помогая инженерам и специалистам по снабжению принимать обоснованные решения на всех этапах жизненного цикла продукта.
I. Основы печатных плат: почему важен тип
1. Что такое печатная плата?

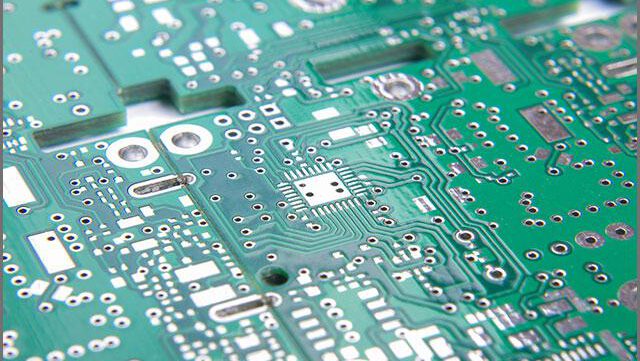

Печатная плата (PCB) обеспечивает электрическое соединение и механическую поддержку электронных компонентов с использованием медных дорожек, диэлектриков и паяльных площадок. Это основа передачи сигналов, распределения питания и управления теплом в современных электронных системах.
2. Почему важно выбрать правильный тип
Тип платы определяет пространственное проектирование, целостность сигнала, электромагнитную совместимость (EMC), тепловые характеристики и стабильность системы. В таких сферах, как высокоскоростная связь, радиочастотные модули и встроенные системы управления, неправильный выбор может привести к сбоям сертификации, задержкам проекта или даже коммерческому провалу. Поэтому выбор типа платы — это стратегическое решение с самого начала проектирования.
II. Односторонние платы: простая структура для низкой сложности
1. Структурные особенности
Односторонние платы имеют медные дорожки только на одной стороне, компоненты и соединения размещаются с одной стороны. Это делает их простыми в производстве и дешевыми.
2. Области применения
- Бытовая техника (рисоварки, вентиляторы)
- Светодиодное освещение и драйверы питания
- Игрушки и пульты управления
- Низкочастотные аналоговые схемы и тестовое оборудование
3. Преимущества и недостатки
Преимущества:
- Наименьшая стоимость, идеально для массового рынка
- Короткие сроки производства, высокая эффективность материалов
- Простота тестирования и ремонта
Недостатки:
- Ограниченные возможности трассировки, не подходят для сложной логики
- Слабая EMC и высокая чувствительность к помехам
- Плохое тепловое управление, не подходит для высоких нагрузок
III. Двусторонние платы: гибкость для средней сложности
1. Структурные особенности
Двусторонние платы имеют проводящие дорожки с обеих сторон, соединенные сквозными металлизированными отверстиями (PTH). Это позволяет создавать более сложные схемы.
2. Области применения
- Промышленные приборы и автоматизация
- Аудио- и силовые модули средней сложности
- Коммуникационные модули (Bluetooth, Wi-Fi)
- Основные платы бытовой техники и программируемые контроллеры
3. Производственные преимущества
- Более высокая плотность и функциональность
- Слойная архитектура улучшает электрические параметры
- Сбалансированная структура снижает ЭМП и улучшает тепловой отвод
4. Стоимость и производство
По сравнению с односторонними, двусторонние платы требуют дополнительных процессов: сверления, металлизации, нанесения рисунка. Это повышает стоимость и сложность, но оправдано при умеренной функциональной нагрузке.
IV. Многослойные платы: выбор для высокой плотности и скорости
1. Структура
Многослойные платы включают 4 и более слоев: сигнальные, силовые, заземляющие, экранирующие. Используются различные типы переходов (сквозные, слепые, скрытые), создавая 3D-систему проводящих связей.
2. Области применения
- Высокопроизводительные вычисления (серверы, рабочие станции)
- Базовые станции 5G/6G и сетевые устройства
- Радиосвязь и спутниковая навигация
- Авиация, медицинская визуализация, автомобильные ADAS
3. Технические преимущества
- Поддержка высокой плотности трассировки
- Изоляция доменов питания, оптимизация токов
- Улучшение целостности сигнала и ЭМС
- Повышенный тепловой отвод для энергонасыщенных систем
4. Трудности
- Требуется точное проектирование (тайминг, импеданс, стек)
- Высокие требования к допускам, риск микросбоев
- Дорогие материалы (например, Rogers, PTFE) для ВЧ-применений
- Усложненное тестирование и симуляция
V. Как научно выбрать тип платы
1. Ключевые факторы
- Сложность функций: выше — больше слоев
- Скорость сигналов: высокоскоростные — только многослойные
- Габариты устройства: компактные гаджеты — преимущественно многослойные
- Бюджет и объем: прототип — минимум затрат; серийность — надежность
- ЭМС и охлаждение: при жестких требованиях — многослойные платы
- Производственные возможности: выбирайте поставщика по опыту
2. Практические советы
- Прототипы: двусторонние платы для баланса
- Высокоскоростные интерфейсы: контролируемый импеданс и стек
- Бюджетные устройства: односторонние платы — идеальны
VI. Распространенные ошибки
1. Выбор по цене
Экономия на плате — потеря на надежности. Дешевый вариант может вызвать дорогостоящие отказы в эксплуатации.
2. Игнорирование правил стек-апа и трассировки
Ошибки в структуре слоев — это импедансные сбои, шумы, ЭМП-проблемы.
3. Несовпадение с возможностями поставщика
Разные платы требуют разных технологических возможностей. Неподходящий партнер — риск брака и задержек.
VII. Рынок: рост многослойных плат, но актуальность простых сохраняется
Рынок переходит от «экономии на цене» к акценту на производительность, интеллект и надежность. Многослойные платы становятся нормой в 5G, AI, автопилотах.
Тем не менее, односторонние и двусторонние платы по-прежнему широко применяются в потребительской электронике и IoT благодаря их простоте и дешевизне.
Также активно развиваются гибкие платы (FPC), ригид-флекс решения и HDI — особенно в нишевых отраслях.
Выбор печатной платы — это стратегическое решение, определяющее успех на рынке. Понимание различий между односторонними, двусторонними и многослойными платами помогает заложить прочную техническую и коммерческую основу продукта.
Рекомендуем тесно сотрудничать с опытными производителями и разработчиками плат для получения технической обратной связи, оптимизации структуры и обеспечения надежности уже на ранних этапах проекта.
