Раскрывая ключевую силу электронной производительности: комплексный анализ проводящих материалов и основных компонентов PCB
I. почему важно понимать проводящие материалы и электронные компоненты
В эпоху высоких скоростей, миниатюризации и интеллектуальных технологий печатная плата (PCB) — это уже не просто носитель схемы. Она является фундаментом, определяющим электронную производительность, целостность сигнала и надежность конечного устройства. Независимо от того, являетесь ли вы инженером, закупщиком, производителем OEM или проектной компанией, глубокое понимание проводящих материалов (например, медной фольги) и ключевых компонентов (таких как резисторы, конденсаторы и микросхемы) существенно повышает качество выбора комплектующих и увеличивает вероятность успешной реализации проектов.
В этой статье представлен профессиональный и инновационный разбор материалов, технологических требований и факторов, влияющих на производительность PCB.
II. Проводящие материалы PCB: «автомагистраль» электронных цепей
2.1 Важность медной фольги: от толщины до структуры
Медная фольга — основной проводящий материал в PCB. Ее характеристики напрямую влияют на скорость передачи сигнала, способность платы проводить ток и общую надежность схемы.
2.1.1 Выбор подходящей толщины медной фольги
Наиболее распространённые варианты:
- 1oz (≈ 35μm) — стандартная толщина для большинства схем.
- 2oz (≈ 70μm) — используется в средне- и высокотоковых платах, например, в источниках питания и драйверах двигателей.
- 3oz и выше — применяется в мощных или высоконагруженных устройствах, таких как электроника электромобилей и промышленное оборудование.
Увеличенная толщина повышает проводимость, но делает трассировку и травление более сложными.
2.1.2 Типы медной фольги: RA и ED
- ED (электролитическая медная фольга) — равномерная структура, низкая стоимость, широко используется в стандартных платах.
- RA (катаная отожжённая фольга) — высокая пластичность и стойкость к изгибам, используется в гибких и высокочастотных платах.
Для высокоскоростных линий (например, 5G или миллиметрового диапазона) критически важна шероховатость поверхности меди — она влияет на уровень отражений и потерь сигнала.
III. Резисторы, конденсаторы и микросхемы: «микромозг», определяющий работу схемы
3.1 Резисторы: управляющие элементы электрического тока
3.1.1 Основные типы резисторов
- SMD резисторы — компактные, стабильные, идеально подходят для высокоплотного монтажа.
- Металлоплёночные резисторы — высокая точность и низкий шум, используются в прецизионных схемах.
- Силовые резисторы — применяются в цепях с высоким током.
3.1.2 Ключевые параметры резисторов
- Номинальное сопротивление (Ω)
- Точность (±1%, ±0.1% и т. д.)
- Температурный коэффициент сопротивления (TCR)
Чем выше точность и ниже TCR, тем стабильнее работа схемы.
3.2 Конденсаторы: ключ к стабилизации напряжения и хранению заряда
3.2.1 Основные типы конденсаторов
- MLCC (керамические многослойные конденсаторы) — стабильные, надёжные, выдерживают высокие температуры.
- Электролитические конденсаторы — большая ёмкость, применяются в фильтрации питания.
- Плёночные конденсаторы — оптимальны для высокочастотных и прецизионных схем.
3.2.2 Основные параметры
- Ёмкость (μF, pF)
- Рабочее напряжение (V)
- Диэлектрический материал (X7R, NP0 и др.)
MLCC особенно эффективны в высокочастотных устройствах — телекоммуникации, сетевое оборудование, премиальная потребительская электроника.
3.3 Микросхемы (IC): функциональное ядро современной электроники
Микросхемы представляют собой «мозг» электронных устройств. От простых драйверов до сложных процессоров — выбор IC определяет архитектуру PCB и производительность устройства.
3.3.1 Основные категории микросхем
- Логические IC (MCU, FPGA)
- IC управления питанием (PMIC)
- Аналоговые IC (операционные усилители, драйверы)
3.3.2 Факторы PCB, влияющие на надёжность IC
- Размер и форма паяльных площадок
- Эффективность отвода тепла через тепловые vias
- Правильная компоновка с учётом EMI/EMC
- Целостность питания (PI)
Для корпусов BGA и QFN важны структура слоёв платы, плотность трассировки и качество пайки.
IV. Системное взаимодействие материалов и компонентов: что формирует качество готовой платы
4.1 Факторы, влияющие на целостность сигнала
- Шероховатость медной поверхности
- Материал диэлектрика (FR4, Rogers)
- Ширина трассы и контроль импеданса
- Размещение компонентов, влияющих на высокоскоростные линии
4.2 Тепловой менеджмент как основа надежности
Токовая нагрузка, тепловыделение IC и теплопроводность материалов определяют эффективность охлаждения.
Основные методы:
- Расширение медных площадок во внутренних слоях
- Матрицы тепловых vias
- Использование медных вставок и алюминиевых подложек

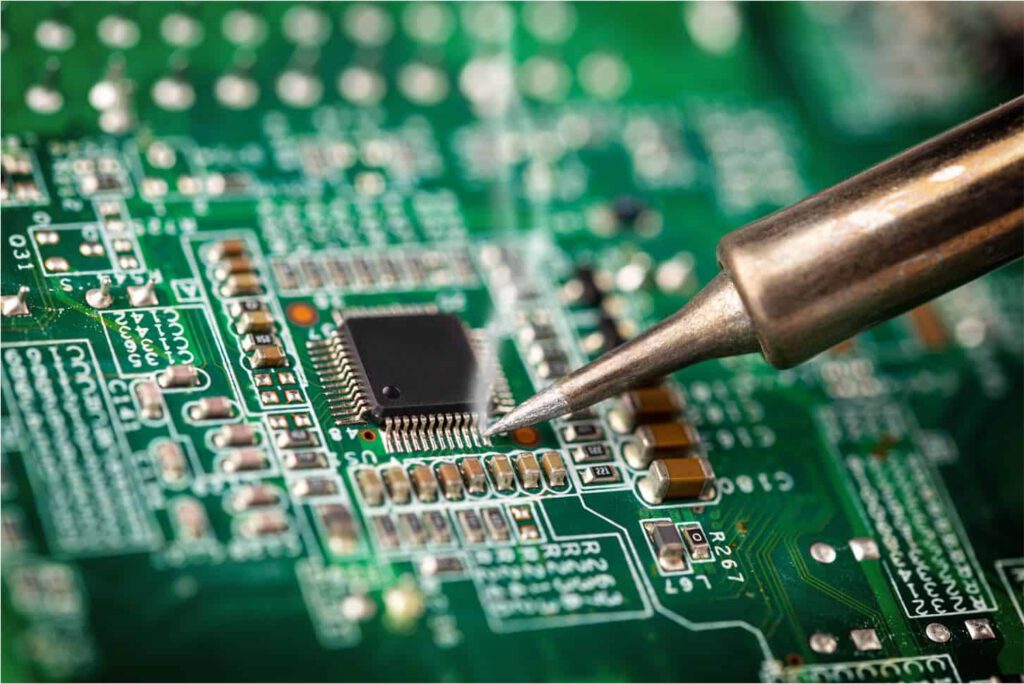

4.3 Требования PCBA: от монтажа до качества пайки
- Контроль температурных профилей при оплавлении
- X-Ray контроль для BGA
- AOI — автоматическая оптическая инспекция
Отрасли с особыми требованиями — автомобильная электроника, медицинское оборудование — предъявляют максимальные стандарты качества.
V. понимание материалов и компонентов — ключ к будущему электроники
Работаете ли вы в области разработки PCB, закупок PCBA или проектирования электроники, знание проводящих материалов и ключевых компонентов даёт вам преимущество при выборе технологий, оптимизации стоимости и создании инновационных продуктов.
В будущем PCB будут становиться всё более высокочастотными, высокоскоростными и лёгкими. Требования к материалам и компонентам будут расти. Надеемся, что эта статья станет для вас полезным ориентиром при проектировании и принятии технических решений.
