С развитием электронных технологий сборка печатных плат (PCBA) стала основой современного производства электронной продукции. Как профессиональный производитель с более чем 14-летним опытом, мы предоставляем комплексные услуги: закупка компонентов, производство печатных плат, реверс-инжиниринг, поверхностный и выводной монтаж (SMT и DIP), рентгеновский контроль и многое другое. За годы работы мы установили долгосрочные партнерские отношения с глобальными клиентами, включая сотрудничество с компанией из списка Fortune 500 в Германии, производя более 10 000 изделий в месяц.
В этой статье мы подробно объясним, как получить коммерческое предложение на сборку печатных плат, какие ключевые факторы влияют на стоимость сборки, а также представим практические методы, позволяющие снизить затраты на PCBA. Руководство будет полезно инженерам, закупщикам и менеджерам проектов.
Как получить предложение на сборку печатных плат
Как получить предложение на сборку печатных платДля предоставления точного и конкурентоспособного коммерческого предложения клиент должен предоставить полный пакет производственной документации и специальные требования. Чем полнее информация, тем точнее и быстрее процесс расчета.
Необходимые документы для расчета стоимости
- Файлы Gerber
- Должны включать: GBL, GBO, GBP, GBS, GKO, GPT, GPB, GTL, GTO, GTP, GTS, GG1, GD1, GM1.
- Для многослойных плат также необходимы G1, G2.

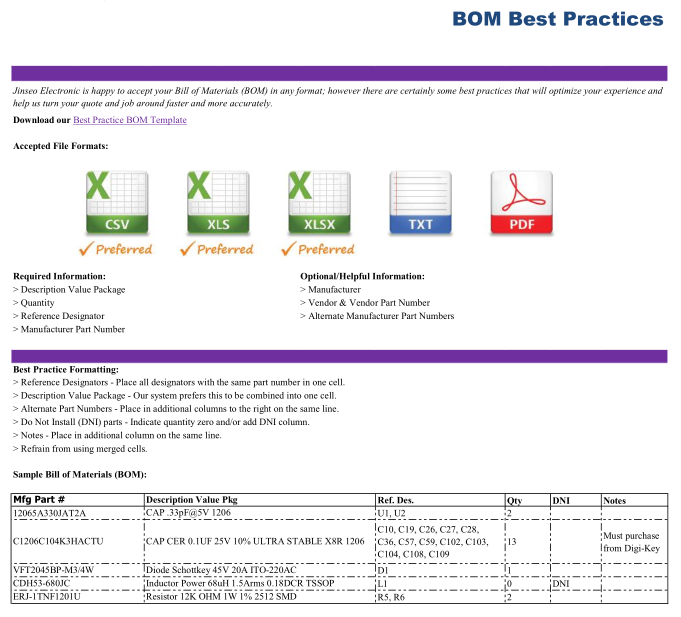

- Спецификация компонентов (BOM-лист)
- Обязательные данные: обозначения компонентов, артикулы, описания, количество, метод монтажа (SMT/DIP), название производителя, посадочные размеры, корпуса, уровни BOM.
- Дополнительные данные: поставщики, альтернативные артикулы.
- Pick and Place файлы
- Допустимые форматы: Excel (xls), CSV, TXT.
- Файл трафарета (Stencil)
- Необходим для нанесения паяльной пасты при SMT монтаже.
- Количество изделий
- Укажите объем партии: образцы (например, 10 шт.) и серийное производство (например, 10 000 шт.).
- Специальные требования
- Примеры: стандарты соответствия, методы тестирования, условия упаковки, сроки поставки.
Факторы, влияющие на стоимость сборки печатных плат
Факторы, влияющие на стоимость сборки печатных платСтоимость сборки зависит от множества факторов, связанных со сложностью конструкции, объемом производства, выбором материалов и требованиями к соответствию.
1. Метод сборки
- SMD (поверхностный монтаж)
- DIP (выводной монтаж)
- Смешанный монтаж (односторонний или двусторонний)
Разные конфигурации монтажа существенно влияют на стоимость.
2. Количество компонентов
- Плата с 10 типами компонентов и плата со 100 типами будут иметь разную стоимость.
- Чем больше компонентов, тем выше цена сборки.

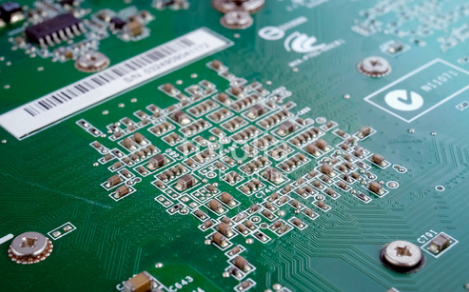

3. Плотность компонентов
- Чем выше плотность размещения, тем сложнее монтаж и контроль качества.
- Низкая плотность снижает сложность и затраты.
4. Размер корпусов компонентов
- Миниатюрные корпуса (0402, 0201, 01005) и сложные корпуса (BGA, QFN) увеличивают сложность и стоимость.
5. Формат поставки компонентов

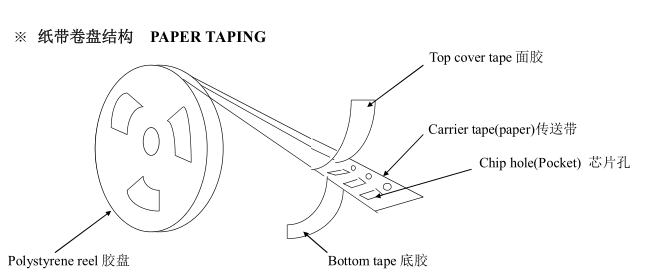

- Катушки (Reel), тубы и лотки снижают стоимость.
- Разрозненные компоненты в пакетах требуют ручного учета и повышают расходы.
6. Объем производства и размер партии
- Чем больше объем, тем ниже себестоимость единицы.
- Прототипы и малые партии дороже.
7. Специальные компоненты
- Необычные размеры выводов, высота и зазоры повышают сложность и стоимость.
8. Характеристики печатной платы

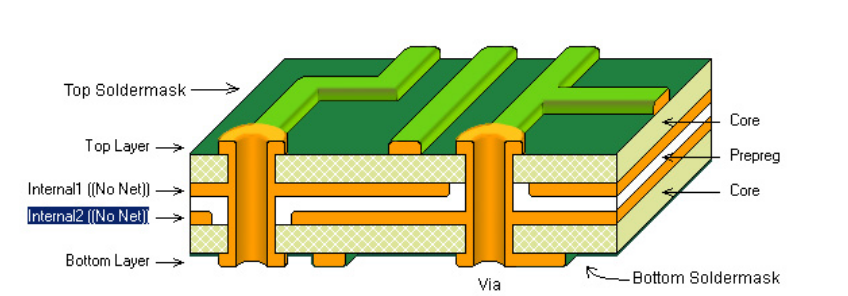

- Количество слоев
- Наличие глухих и скрытых переходных отверстий
- Специальные материалы
- Толщина платы (менее 1 мм усложняет производство)
9. Требования к покрытию
- Конформное покрытие: метод нанесения (распыление, кисть), количество слоев, зоны исключения.
10. Требования к стандартам
- RoHS, IPC-A-610D (класс I, II, III), ITAR – все это влияет на стоимость.
11. Бессвинцовый и свинцовый монтаж
- Бессвинцовый процесс дороже из-за особенностей материалов и технологий.
12. Требования к тестированию
- Стандартные методы: функциональное тестирование, ICT, термоциклирование, визуальный контроль.
- Расширенные методы: AOI (автоматическая оптическая инспекция), рентген (для BGA).
13. Упаковка и доставка
- Стандартная антистатическая упаковка (ESD) дешевле.
- Специальная упаковка повышает цену.
14. Сроки поставки
- Стандартные и ускоренные сроки изготовления значительно различаются по стоимости.
Как снизить стоимость сборки печатных плат
Оптимизация конструкции и планирования производства помогает уменьшить расходы без потери качества.
Практические советы по снижению затрат
- Упрощайте методы монтажа – используйте односторонний монтаж, где это возможно.
- Снижайте плотность размещения компонентов.
- Ограничивайте количество компонентов – сокращайте BOM.
- Используйте стандартную упаковку компонентов (катушки, лотки).
- Увеличивайте объем заказа – крупные партии дешевле в расчете на единицу.
- Стандартизируйте тестирование и упаковку – AOI и стандартные ESD-методы.
- Выбирайте надежного поставщика – опытные производители помогут избежать ошибок.
Почему выбирают нас
Благодаря более чем 14-летнему опыту мы предлагаем:
- Профессиональную инженерную поддержку
- Современные мощности SMT и DIP
- Гибкое производство (прототипы и массовые партии)
- Полный контроль качества (рентген, AOI, функциональные тесты)
- Доверие клиентов по всему миру, включая компании Fortune 500
Мы предоставляем качественные и экономичные услуги PCBA, адаптированные под задачи клиента.
Понимание факторов, влияющих на стоимость сборки печатных плат, критически важно для принятия верных решений при разработке продукции. Подготовка полной документации, оптимизация дизайна и сотрудничество с надежным партнером позволяют значительно сократить расходы и сохранить высокое качество продукции. Мы готовы стать вашим надежным партнером в мире PCBA.
Хотите получить коммерческое предложение на сборку печатных плат? Отправьте нам файлы Gerber и BOM, и наши специалисты подберут наиболее выгодное решение для вас.
