какой материал представляет собой FR-4
Что такое FR-4?
Во-первых, материал FR-4, это аббревиатура ткани из стекловолокна, это своего рода сырье для печатных плат и подложка, код класса огнестойкого материала, что означает, что полимерный материал в состоянии горения должен быть способен к самозатуханию в соответствии со спецификацией материала. Мы используем их чаще всего в печатных платах (printed circuit board), обычных одинарных, двухсторонних и многослойных печатных платах! Из-за его высокой прочности и огнестойкости большинство печатных плат выбирают FR-4 в качестве основного материала.
Что такое печатная плата и ее состав?
Во-вторых, печатная плата – это аббревиатура английского Circuit Board, Печатная плата на китайском языке, также известная как печатная плата, печатная плата, является важным электронным компонентом. Это поставщик электрического соединения электронных компонентов.
Печатная плата начинается с самого базового блока: основы, которая состоит из нескольких слоев, каждый из которых играет важную роль в функционировании конечной печатной платы. Эти чередующиеся слои включают:
- Во-первых, подложка: это основной материал печатной платы. Это делает печатную плату жесткой.
- Во-вторых, медь: нанесите тонкий слой проводящей медной фольги на каждую функциональную поверхность печатной платы – с одной стороны, если печатная плата односторонняя, или с обеих сторон, если печатная плата двусторонняя. Это слой медной проводки.
- В-третьих, слой сопротивления припою: верхняя часть медного слоя является слоем сопротивления припою, который придает каждой печатной плате характерный зеленый цвет. Это приводит к непреднамеренному контакту медного провода с другими проводящими материалами, что может привести к короткому замыканию. Другими словами, припой удерживает все на месте. Отверстия в слое сопротивления припою – это места, куда мы наносим припой, прикрепляющий компоненты к печатной плате. Слой сопротивления припою является ключевым этапом в бесперебойном производстве PCBA, поскольку он предотвращает сварку нежелательных компонентов и предотвращает короткие замыкания.
- Наконец, трафаретная печать: Белая трафаретная печать является последним слоем на печатной плате. Этот слой добавляет метки к печатной плате в виде символов. Это помогает указать функциональность каждого компонента на плате.
Различные материалы печатных плат
Печатная плата варьируется в зависимости от материала ее подложки, высокочастотной микроволновой пластины, металлической подложки, алюминиевой подложки, железной подложки, медной подложки, двойной панели и многослойной платы.
Схема используется в качестве инструмента для проведения тока между оригиналом, а другая большая медная поверхность будет спроектирована в качестве слоя заземления и источника питания в проекте. Контур и поверхность для рисования создаются одновременно. Плотность проводки высокая, объем небольшой, вес легкий, что способствует миниатюризации электронного оборудования.
Основа самой доски изготовлена из изоляционного материала, который нелегко согнуть. Тонкий проволочный материал, который можно увидеть на поверхности, – это медная фольга. Первоначально медная фольга покрывала всю плату, но в процессе изготовления центральная часть вытравливалась, а оставшаяся часть превращалась в сеть тонких проводов.
Преимущества и характеристики FR-4.

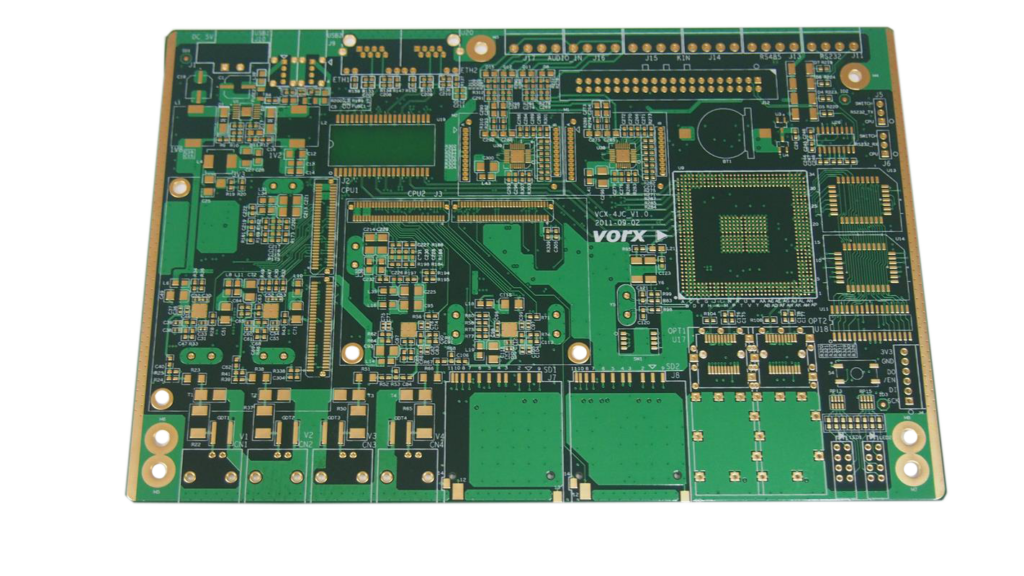

В-третьих, мы производим обычные одно-, двухсторонние и многослойные печатные платы с FR-4. FR в FR-4 означает огнезащитный состав, а цифра 4 отличает этот материал от других материалов этой категории. FR-4 – это эпоксидный ламинат, армированный стекловолокном, который выглядит как тонкие тканые доски. Термин FR-4 также обозначает сорт, используемый для изготовления этих ламинатов. Конструкция из стекловолокна обеспечивает структурную стабильность материала. Слой стекловолокна покрыт огнезащитной эпоксидной смолой. Это придает материалу долговечность и высокие механические свойства. Все эти свойства сделали печатную плату FR-4 популярной среди контрактных производителей электроники.
Его технические характеристики в основном заключаются в:
Электрическая изоляция, стабильная, хорошая плоскостность, гладкая поверхность, без ям, стандарт допуска по толщине, подходит для применения высокоэффективных требований к электронной изоляции продуктов, таких как усилительная плата FPC, площадка для сверления печатных плат, мезоны из стекловолокна, потенциометр, напечатанный на углеродной пленке, стекловолоконная плита, прецизионный механизм перемещения (шлифование пластин), прецизионная испытательная пластина, перегородка кронштейна изоляции электрического оборудования, изоляционная прокладка, изоляционная доска трансформатора, детали изоляции двигателя, шлифовальный механизм, изоляционная доска электронного выключателя и т.д.
В целом, сейчас мы широко используем пластину FR-4 в военных целях, средствах связи, компьютерах, цифровых схемах, промышленных приборах, автомобильных схемах и других электронных изделиях, показатели производительности которых могут удовлетворить потребности общепромышленной электронной продукции. Существует хорошее соотношение цены и качества.
Например: печатные платы промышленных аккумуляторов
Наконец, давайте подведем итог тому, что такое материал FR4 и его характеристики:
1.FR4 – это код для класса огнестойких материалов, который означает, что полимерный материал должен обладать способностью к самозатуханию после горения.
2.FR4 – это не название материала, а класс материала, поэтому в настоящее время на общей печатной плате используются материалы класса FR4 очень многих видов, но большинство из них представляют собой так называемую четырехфункциональную эпоксидную смолу плюс наполнитель и композитные материалы из стекловолокна.
3.Спецификация толщины FR4 превышает 0,1 мм, в основном используется для изготовления джигов и программного обеспечения, армирующего материала, электроизоляционной прокладки.
4.Характеристики FR4: низкое водопоглощение, хорошая долговечность и хорошая прочность на изгиб.
