Как работает печатная плата（PCB）?
Состав печатной платы
Прежде всего, вам нужно знать, что электронная печатная плата может вызывать основную плату. Основная плата обычно называется печатной платой (PCB Board). Китайское название – печатная плата. Он объединяет различные спецификации резисторов, конденсаторов, катушек индуктивности, диодов и т.д.
Функциональная микросхема при совместном действии этих компонентов получает электронную материнскую плату электронных изделий с различными функциями.
Конструкция печатной платы
Первый – это дизайн электронной материнской платы.

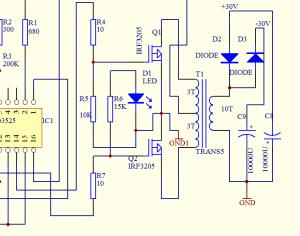

Первым шагом этого проектирования является составление принципиальной схемы.
Это схема принципа соединения между различными компонентами на печатной плате. Он может считать, что все схемы, которые могут отражать принцип работы схемы, являются принципиальными схемами. И в реальном производственном процессе принципы схемы каждого модуля электронной материнской платы могут быть разделены.
С одной стороны, из-за ограничения площади рисунка. С другой стороны, потому что связь между модулями осуществляется через сетевой сигнал. Таким образом, до тех пор, пока сетевой сигнал не будет неправильным, в принципиальной схеме не будет путаницы.
С помощью принципиальной схемы вы можете узнать принцип работы каждого модуля на печатной плате. И поток сигналов или мощности, и иметь представление о ядре печатной платы.
В то же время при проектировании принципиальной схемы необходимо учитывать выбор компонентов. Включая формат упаковки, выдерживаемое напряжение, ЭМС (электромагнитная совместимость) и другие факторы. Таким образом, выбор компонентов также является очень трудоемким и энергозатратным процессом в схематическом проектировании. (После завершения выбора, как правило, создается таблица спецификаций).
После принципиальной схемы вам нужно найти способ превратить все компоненты, которые отображаются на схеме, в настоящую печатную плату.
Производство печатных плат
Затем вам нужно превратить различные компоненты на схеме в реальный внешний вид.

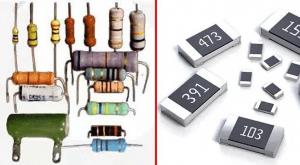

В это время вам нужно знать концепцию упаковки. Контакты схемы на кремниевом чипе могут подключаться к внешним разъемам с помощью проводов для подключения к другим устройствам. Проще говоря. Это наличие компонентов, таких как резистор 10 Ом, которые могут быть упакованы в контактный или SMD-тип.
На корпусе компонента отражается конкретная форма, расположение контактов, а на печатной плате могут отражаться расстояние, площадь, количество и другие параметры точки контакта контактов и проводов. Можно сделать вывод, что пакет печатных плат является продуктом сопоставления компонентов с печатной платой.
Затем идет чертеж печатной платы. Сначала нарисуйте приблизительную механическую рамку, то есть приблизительную форму и площадь печатной платы. Затем поместите компоненты в механическую раму. И вообще одни и те же функциональные модули можно разместить в смежных помещениях.
Если существует определенная библиотека компонентов, вы можете непосредственно выбрать соответствующий компонент на принципиальной схеме. И соответствующее местоположение упаковки печатной платы компонента будет автоматически сгенерировано на печатной плате.
Однако при проектировании печатной платы с самого начала необходимо учитывать количество слоев печатной платы. Если это всего лишь простая электронная схема, то, как правило, требуется только один или два слоя, верхний и нижний. Но если схема становится сложной и функции могут увеличиваться, необходимо увеличить количество слоев печатной платы. Включая дополнительные силовые плоскости, плоскости заземления, слои паяльной маски и т.д.
Конкретные шаги
После того, как на печатной плате прорисована компоновка всех компонентов.

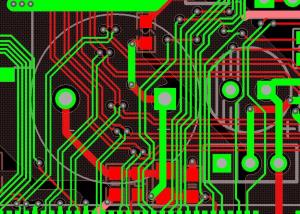

Проводка может выполняться как автоматически, так и вручную. Проводка – это на самом деле то, что мы называем проводом, который соответствует проводу на принципиальной схеме. Конечно, в реальном производственном процессе положение проволоки должно регулироваться в соответствии с конкретной ситуацией.
После подключения вы можете увидеть предварительный просмотр печатной платы.

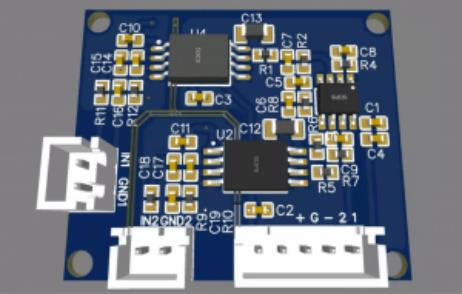

Конечно, если программное обеспечение поддерживает это, вы также можете просмотреть 3D-визуализацию, именно так будет выглядеть окончательная печатная плата.
После завершения всех вышеперечисленных процессов.

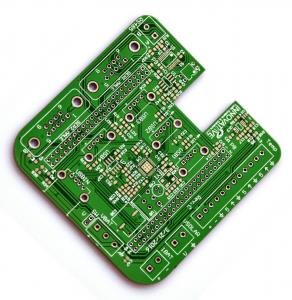

Единственное, что осталось, – это распечатать на нем физическую печатную плату (PCB diagram), разработанную в программном обеспечении. Для проверки этого процесса требуется специальное оборудование для печатных плат или завод по производству печатных плат. Согласно вашим чертежам, эффект расстойки можно увидеть на следующем рисунке.
Затем соответствующие электронные компоненты (резисторы, конденсаторы, микросхемы и т.д.). Они припаяны к печатной плате с помощью паяльной пасты или припоя, чтобы сформировать окончательную электронную печатную плату.
