Когда-либо вы прикасались к файлам печатной платы (файлам сборки печатных плат), вы будете знать, что это индивидуальное производственное поле. Сегодня мы поговорим о том, как предоставить услугу сборки печатных плат на заказ. Независимо от того, в какой области индивидуального задания в первую очередь должен быть чертеж, для сборки печатной платы он нам также нужен, просто мы вызываем файл gerber чертежа, файл выбора и размещения и список спецификаций. Это файлы, которые нам нужны, чтобы завершить все шаги.
Знаете ли вы, как каждый файл работает в течение всего процесса сборки? Возможно, вы, инженер, знаете все, но не все это знают, поэтому позвольте мне использовать эту статью, чтобы представить, как мы заканчиваем сборку печатной платы с помощью этих файлов.
Во-первых, это файл gerber.

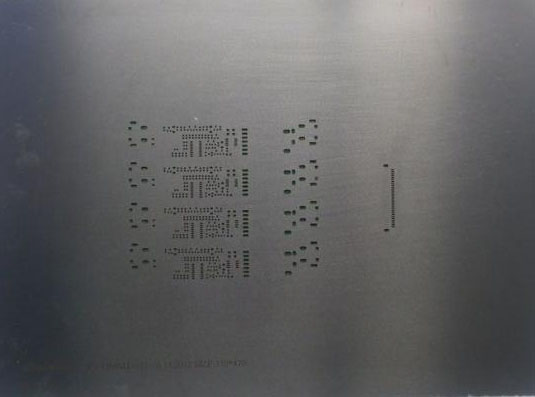

Да, файл gerber используется для изготовления голых печатных плат, но на этапе сборки мы также используем его для создания трафарета. Трафарет используется для нанесения паяльной пасты на голую печатную плату, которую они будут собирать из SMD-компонентов. Стальная сетка требует слоя стальной сетки в GERBER, действительно, очень удобно иметь этот слой в виде стальной сетки. Файлы для сборки печатных плат из стальной сетки в строгом смысле являются стандартным слоем ПАСТЫ, полученным из файла печатной платы. При изготовлении стальной сетки вы можете непосредственно следовать размеру и положению прокладки на файле, поэтому слой вставки называется слоем стальной сетки. Сначала нанесите паяльную пасту на печатную плату, затем поместите ее в печь для оплавления. Многофункциональная сборочная машина нагреет паяльную пасту, чтобы расплавить ее, и за это время все SMD-компоненты будут собраны на печатной плате.
Затем идет список спецификаций. Файлы сборки печатных плат
Для чего используется список спецификаций? Спецификация материалов (BOM), использующая автоматизированное управление производством предприятия.

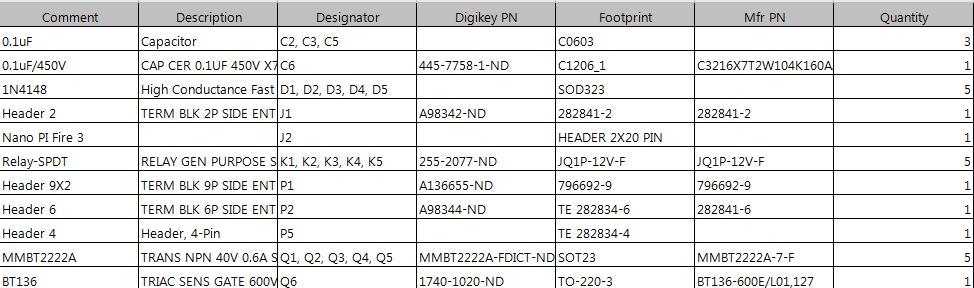

Прежде всего, чтобы компьютер мог считывать состав продукта и все материалы, используемые на предприятии. Чтобы облегчить компьютерную идентификацию, продукт должен быть представлен, преобразовать структуру в формат данных. Эти файлы сборки печатных плат, описывающие структуру изделия в формате данных, представляют собой спецификацию, которая является спецификацией. Это технический файл, который определяет структуру продукта. Нам нужно приобрести компоненты на основе информации из списка спецификаций. Каждая электронная печатная плата имеет различные запросы на компоненты, это показывает пользовательский смысл. Список спецификаций включает номера типов компонентов, упаковки, количества и местоположения. Наша ответственность за сборку печатных плат на заказ заключается в том, чтобы убедиться в использовании правильных компонентов.
Далее следует ВЫБРАТЬ и РАЗМЕСТИТЬ файл

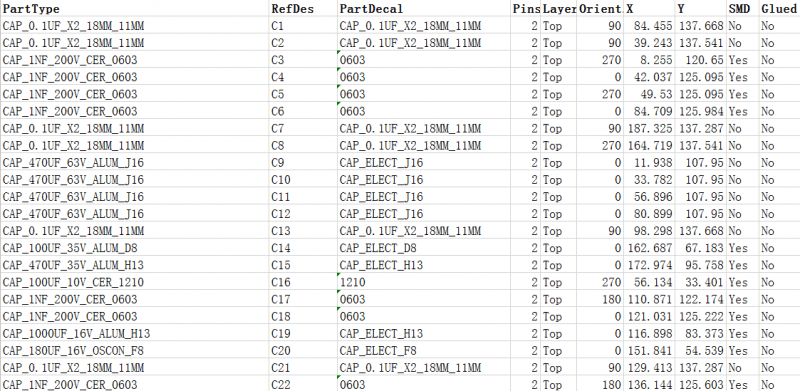

Он используется для составления программы сборки многофункциональной сборочной машиной. Есть номера расположения компонентов, оси X и Y соответствуют расстоянию от дальней точки.
Как вывести файлы сборки печатных плат pick&place?

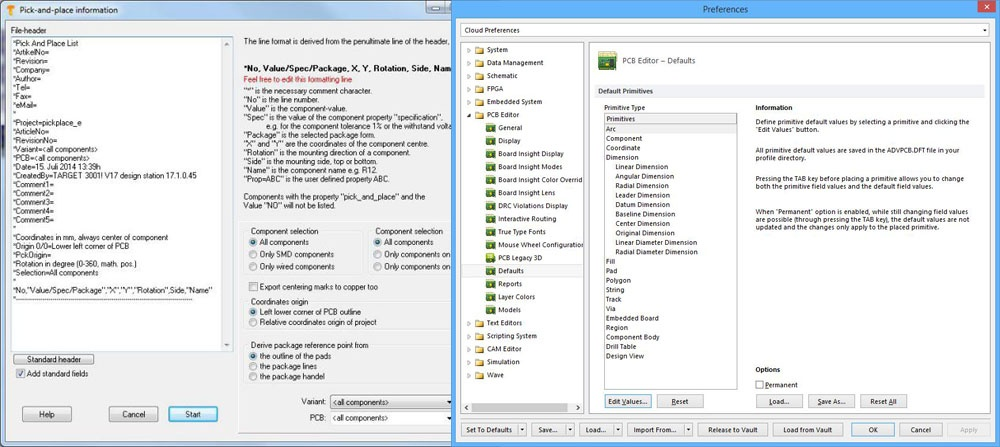

Использование функции программного обеспечения для проектирования печатных плат для получения координатных данных. Это наиболее распространенный метод получения координатных данных. Большинство заводов используют этот метод для получения координатных данных компонентов.
Мы можем грубо разделить эти шаги на три этапа
1)переключение блока
2) установка начала координат
3) вывод координат.
Ниже будут представлены некоторые распространенные методы получения координатных данных программного обеспечения для проектирования печатных плат.
Когда мы обсуждаем сборку, кто-то хотел бы сказать SMD, кто-то хотел бы сказать SMT. На самом деле они имеют разные значения.
SMT: технология поверхностного монтажа позволяет непосредственно монтировать компоненты, прикрепленные извне, и припаивать их к монтажной ориентации печатной платы PCB.
SMD: Аббревиатура для устройств поверхностного монтажа, что означает устройство поверхностного монтажа, являющееся одним из компонентов SMT. Существует много видов, таких как сопротивление чипа, емкость чипа, транзистор чипа, индуктивность чипа и так далее.
SMD выпускается в виде прямоугольного листа, цилиндрического ряда или профиля со сварными концами или штифтами, изготовленными в одной плоскости. Они подходят для электронных компонентов, прикрепленных к машине для внешнего размещения. Пайка оплавлением: Механическое и электрическое соединение между клеммой или выводом внешнего клеевого компонента и подушечкой печатной платы путем расплавления паяльной пасты, распределенной по подушечке печатной платы.
Как профессиональный производитель печатных плат и PCBA, мы не только можем предоставить комплексное обслуживание от проектирования печатных плат, поиска компонентов, изготовления печатных плат и сборки печатных плат, но также у нас есть ERP-система для управления каждым проектом от производственного файла, предложения, покупки, производства, доставки до обслуживания после него. На каждом этапе ERP будет показывать четкие и точные данные. Мы быстро и точно определим дату независимо от того, когда клиент захочет начать проект.
Сертификаты: SGS, RoHS, UL, CCE, ISO, TS16949
