Пайке печатных плат: технологии, оборудование и пошаговая инструкция
Пайка печатных плат (PCB) — это ключевой этап в процессе производства электроники. Она напрямую влияет на производительность, стабильность и срок службы устройств. Для таких производителей, как наша компания, пайка — это не просто этап работы, а важный элемент, обеспечивающий высокое качество продукции. Но что такое пайка PCB и как она влияет на готовый продукт? В этой статье мы подробно рассмотрим основы пайки, различные технологии и необходимые этапы выполнения.
Что такое пайка печатных плат?
Пайка печатных плат — это процесс соединения электронных компонентов с контактными площадками на плате для создания надёжного электрического соединения. Пайка обеспечивает передачу сигналов и стабильную работу устройства. Качество пайки напрямую влияет на долговечность и функциональность печатной платы, что делает правильное выполнение процесса критически важным.
Технологии пайки печатных плат
Существует две основные технологии пайки: мягкая пайка и твёрдая пайка.
Мягкая пайка
Мягкая пайка — это наиболее распространённый метод в электронике. Она проводится при низких температурах, используя припой на основе олова и свинца или бессвинцовый припой. Мягкая пайка отличается хорошей проводимостью и простотой в использовании, что делает её подходящей для большинства электронных устройств.
Твёрдая пайка
Твёрдая пайка требует более высоких температур и использует припои на основе меди или серебра. Этот метод применяется там, где требуется высокая прочность соединений и устойчивость к высоким температурам, например, в автомобильной или авиационной электронике.

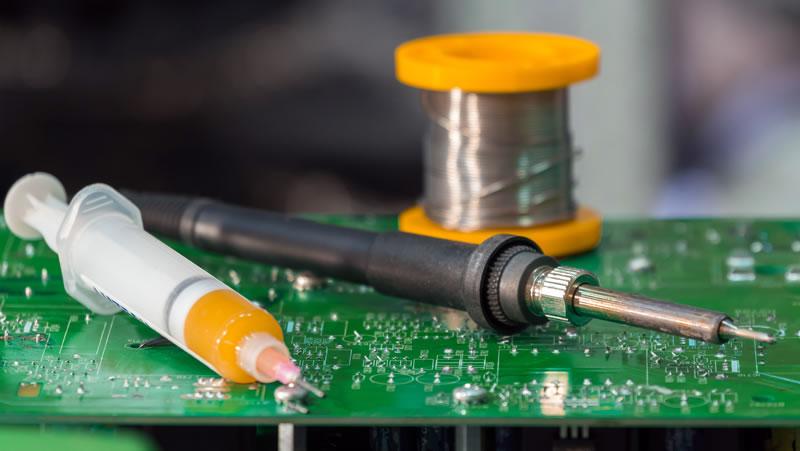

Оборудование для пайки печатных плат
Для качественной пайки необходимы профессиональные инструменты, такие как:
Паяльник
Основной инструмент для пайки, используется для нагрева припоя и создания паяного соединения. Для разных задач могут потребоваться паяльники с разной температурой.
Флюс
Химический состав, помогающий припою лучше закрепляться на контактных площадках, а также устраняющий оксиды.
Паяльная паста
Паста, содержащая микрочастицы металла и флюс, используется в поверхностном монтаже для надёжного крепления компонентов.

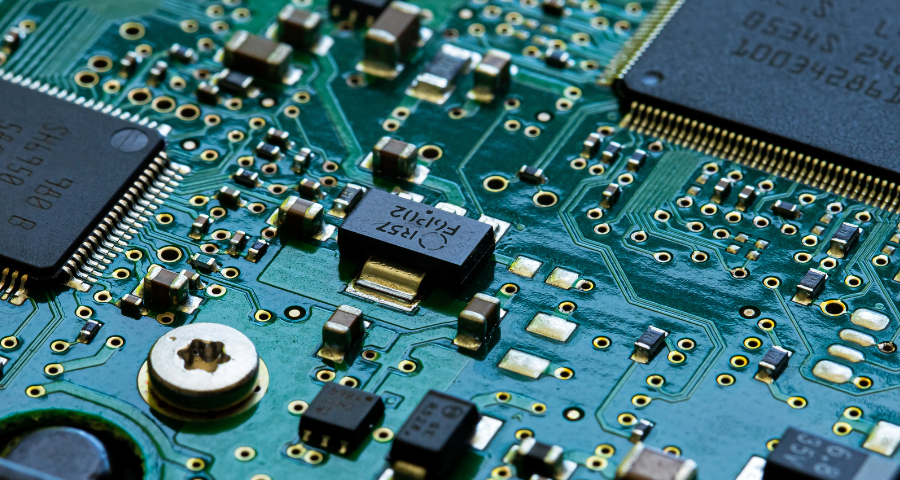

Печатная плата
Основной элемент, на котором осуществляется пайка. Важно, чтобы поверхность платы была чистой и контактные площадки оставались неповреждёнными.
Этапы пайки печатных плат
Процесс пайки печатных плат состоит из нескольких важных шагов:
1. Лужение паяльника
Перед использованием паяльник необходимо залудить, чтобы улучшить теплопроводность и обеспечить качественную пайку.
2. Подготовка поверхности платы и компонентов
Печатная плата и выводы компонентов должны быть очищены от загрязнений и покрыты флюсом для улучшения пайки.
3. Размещение компонентов
Электронные компоненты должны быть точно размещены на контактных площадках платы.

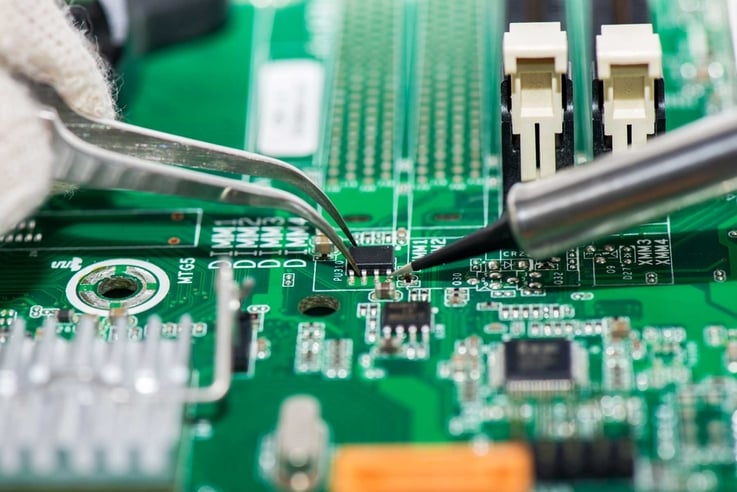

4. Нагрев контактов
Паяльником нагреваются контактные площадки и выводы компонентов, чтобы подготовить их к пайке.
5. Пайка контактов
Припой расплавляется и образует надёжное соединение между выводами компонентов и контактными площадками.
6. Проверка соединений и обрезка выводов
После завершения пайки нужно проверить качество соединений и при необходимости обрезать лишние выводы.
Заключение
Пайка печатных плат — это процесс, в котором важны каждая деталь, каждый этап и используемое оборудование. Наша компания, как производитель печатных плат, обладает богатым опытом и современным оборудованием, что позволяет нам гарантировать высокое качество пайки. Мы готовы предложить нашим клиентам надёжные и эффективные решения в области сборки и производства печатных плат.
Для более наглядного понимания нашего процесса пайки, предлагаем вам посмотреть видео с нашего производства, где наши специалисты выполняют пайку на профессиональном оборудовании. Если вы хотите узнать больше, приглашаем вас посетить наш канал на YouTube и ознакомиться с дополнительными материалами.
