Как работает печатная плата?

Состав печатной платы

Прежде всего, печатная плата，вам нужно знать, что электронная плата может называться основной платой. Основная плата обычно называется платой PCB (печатная плата). Китайское название —
печатная плата. Он объединяет различные характеристики резисторов, конденсаторов, катушек индуктивности, диодов и т. д.

Функциональная ИС при совместном действии этих компонентов получает электронную плату электронных изделий с различными функциями.

Дизайн печатной платы

Во-первых, это дизайн электронной платы.

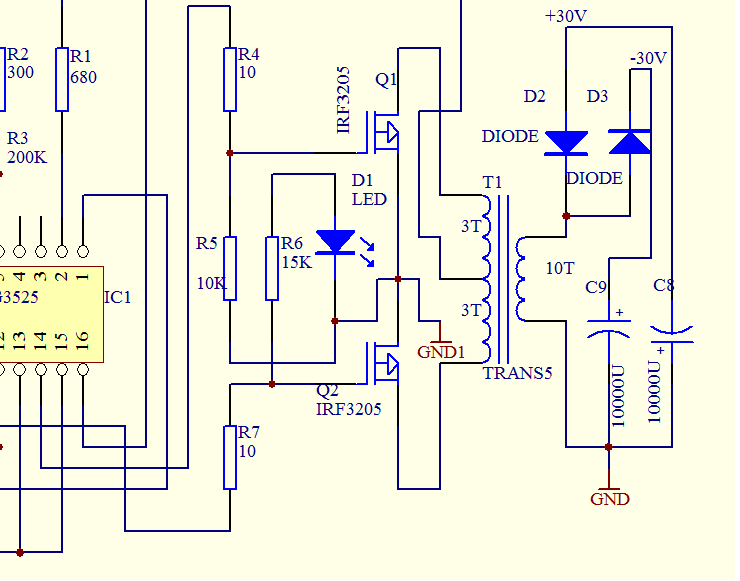

Первым этапом этого проектирования является рисование принципиальной схемы.

Это схема принципа соединения между различными компонентами на печатной плате. Можно считать, что все схемы, которые могут отражать принцип работы схемы, являются
принципиальными схемами. И в реальном производственном процессе принципы схемы каждого модуля электронной материнской платы могут разделяться.

С одной стороны из-за ограничения площади рисунка. С другой стороны, поскольку связь между модулями осуществляется через сетевой сигнал. Так что до тех пор, пока
сетевой сигнал не ошибается, на принципиальной схеме не будет путаницы.

С помощью принципиальных схем вы можете узнать принцип работы каждого модуля на печатной плате. И поток сигналов или питания, и представление о ядре печатной платы.

В то же время при разработке принципиальной схемы необходимо учитывать подбор компонентов. В том числе формат упаковки, выдерживаемое напряжение, ЭМС (электромагнитная
совместимость) и другие факторы. Таким образом, выбор компонентов также является очень трудоемким и энергозатратным делом при проектировании схемы. (После того, как
выбор завершен, обычно составляется таблица спецификации).

После схемы вам нужно найти способ превратить все компоненты, которые появляются на схеме, в настоящую печатную плату.

Производство печатных плат печатная плата

Затем вам нужно превратить различные компоненты схемы в реальный вид.

В это время вам необходимо знать концепцию упаковки. Контакты схемы на кремниевом чипе могут подключаться к внешним разъемам с проводами для подключения к другим

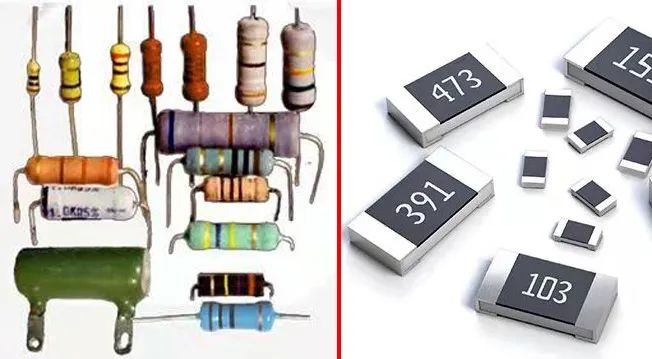

 устройствам. Проще говоря. Это наличие компонентов, таких как резистор 10 Ом, который может быть выполнен в виде штыревого или SMD-тип

На корпусе компонента отражается конкретная форма, расположение контактов, а на печатной плате могут отражаться расстояние, площадь, количество и другие параметры точки
 контакта контактов и проводов. Можно сделать вывод, что пакет печатной платы является продуктом сопоставления компонентов с печатной платой.

Затем идет чертеж печатной платы. Сначала нарисуйте примерный механический каркас, то есть примерную форму и площадь печатной платы. Затем поместите компоненты в механическую
 раму. И вообще такие же функциональные модули можно разместить в смежных помещениях.

Если имеется определенная библиотека компонентов, вы можете напрямую выбрать соответствующий компонент на принципиальной схеме. И соответствующее расположение упаковки
печатной платы компонента будет автоматически создано на плате печатной платы.

Однако при проектировании печатной платы количество слоев печатной платы необходимо учитывать в самом начале. Если это просто простая электронная схема, обычно требуется
только один или два слоя, верхний и нижний. Но если схема становится сложной и функции могут увеличиваться, необходимо увеличить количество слоев печатной платы. Включая
дополнительные плоскости питания, плоскости заземления, слои паяльной маски и т. д.

Конкретные шаги，печатная плата

После нарисована разводка печатной платы всех компонентов.

Проводка может выполняться как автоматически, так и вручную. На самом деле проводка — это то, что мы называем проводом, который соответствует проводу на принципиальной схеме.
Конечно, в реальном производственном процессе положение проволоки должно регулироваться в зависимости от конкретной ситуации.

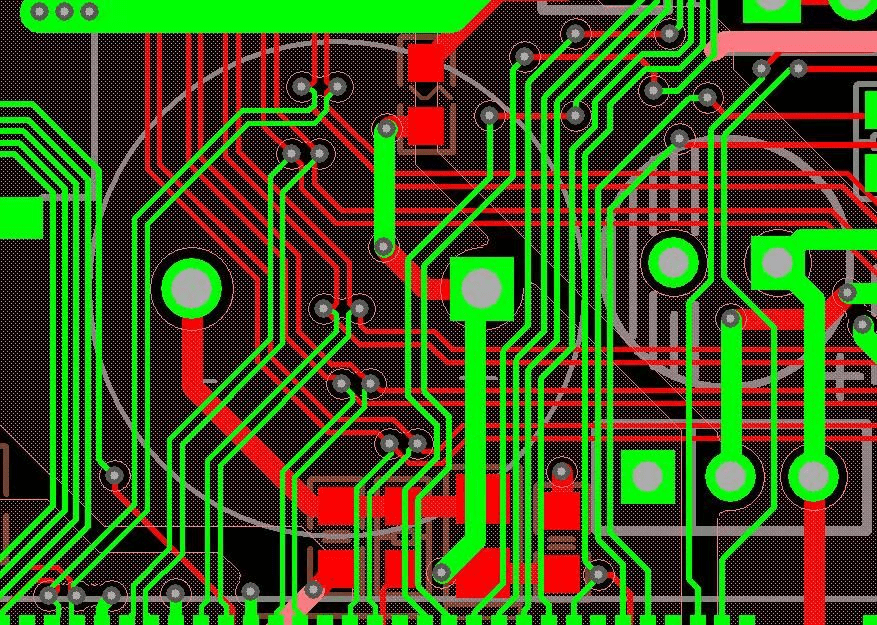

После подключения вы можете увидеть предварительный просмотр печатной платы.

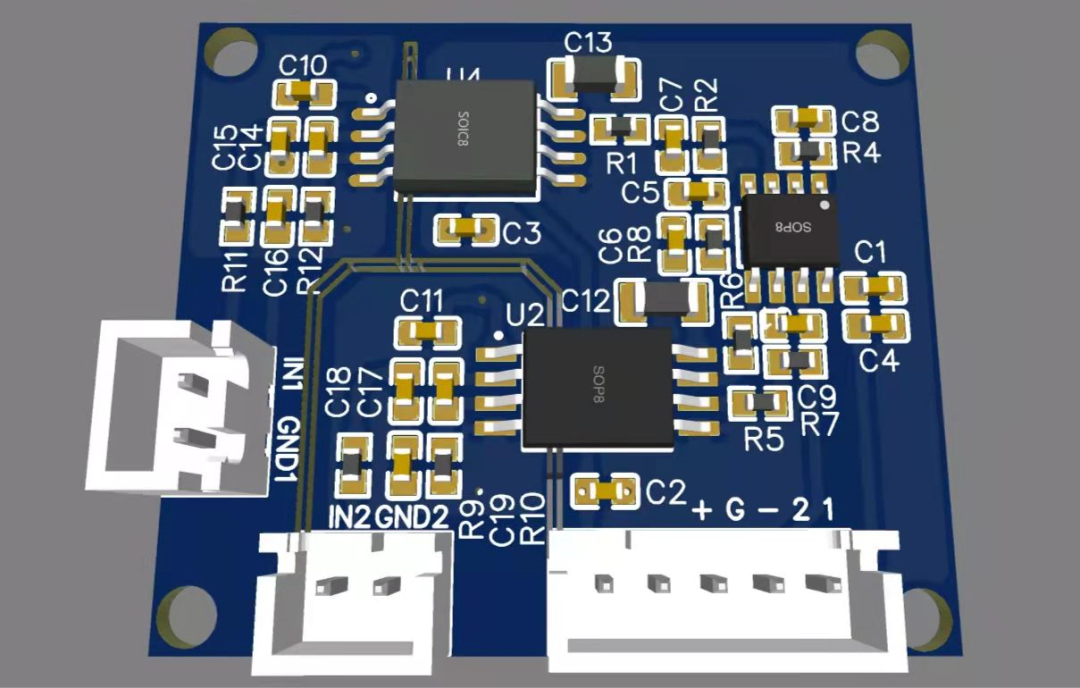

Конечно, если программное обеспечение поддерживает это, вы также можете просмотреть 3D-рендеринг, как будет выглядеть окончательная печатная плата.

После завершения всех вышеперечисленных процессов.

печатная плата

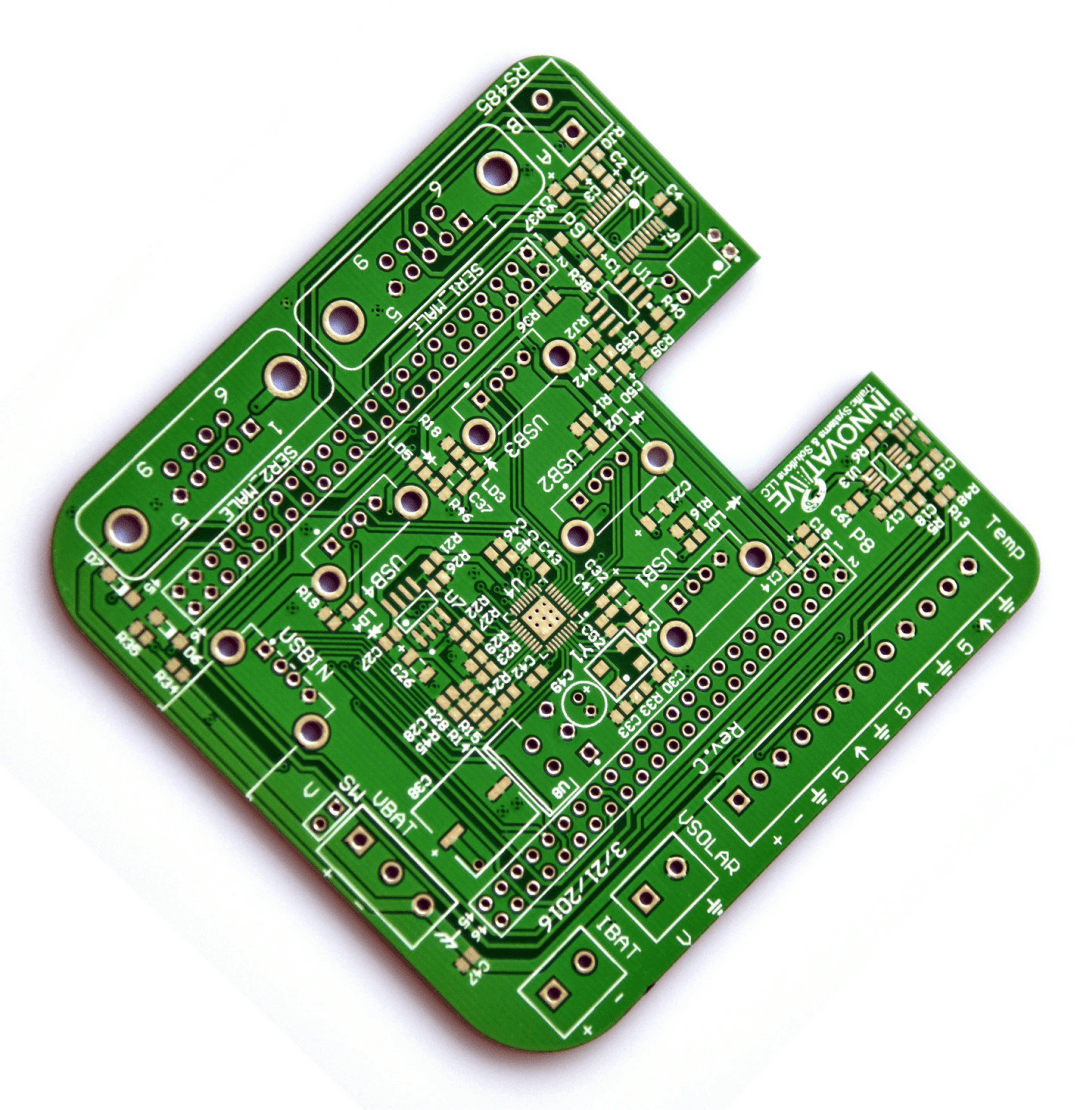

Осталось только распечатать на ней физическую печатную плату (схему печатной платы), разработанную в программе. Для проверки этого процесса требуется специальное
 оборудование для производства печатных плат или завод по производству печатных плат. В соответствии с вашими проектными чертежами эффект проверки может быть показан
на следующем рисунке.

Затем соответствующие электронные компоненты (резисторы, конденсаторы, микросхемы и т. д.). Они припаяны к печатной плате с помощью паяльной пасты или припоя,
чтобы сформировать окончательную электронную плату.
