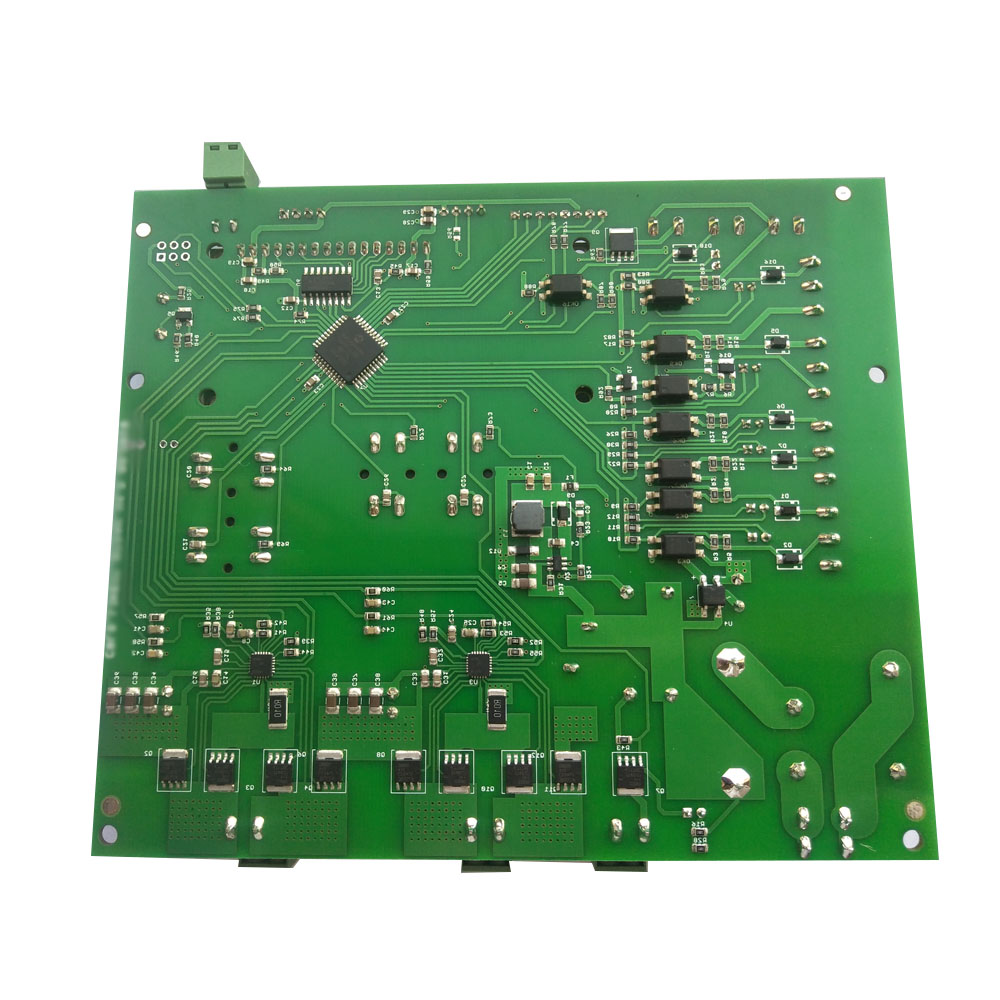

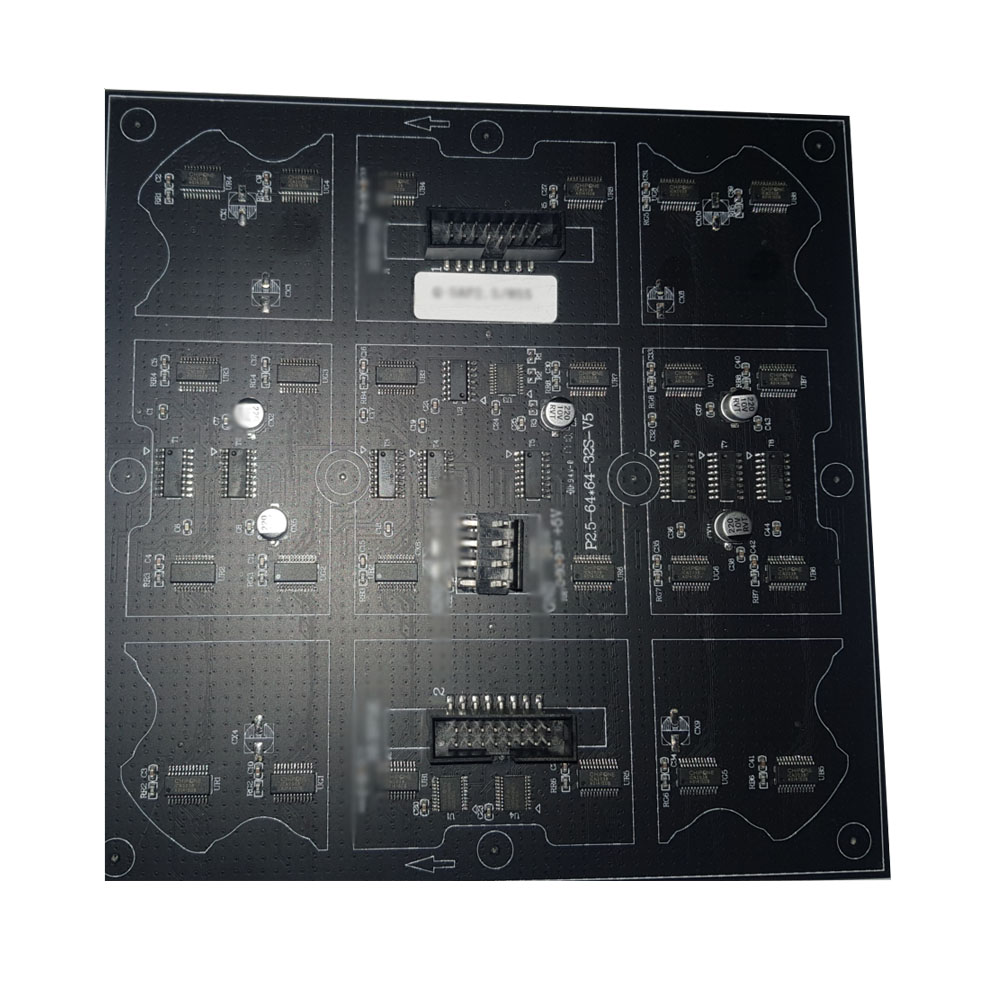

Процесс сборки двусторонней печатной платы

Двусторонние печатные платы широко используются в различных электронных приложениях. Они сконструированы со схемой на обеих сторонах платы, что делает их идеальными для использования в компактных электронных устройствах. Двусторонняя сборка печатных плат – это сложный процесс, требующий точности, внимания к деталям и специализированного оборудования. В этой статье мы обсудим процесс сборки двусторонней печатной платы, включая различные этапы, используемое оборудование и проблемы, с которыми сталкиваются при сборке.



Этапы двусторонней сборки печатной платы

Двусторонняя сборка печатной платы включает в себя несколько этапов, включая:

Проектирование печатной платы: Этот этап включает в себя проектирование макета печатной платы, которое обычно выполняется с использованием программного обеспечения автоматизированного проектирования (САПР). Затем макет преобразуется в формат файла, который может быть использован производителем печатной платы.

Изготовление печатной платы: На этом этапе печатная плата изготавливается с использованием файла дизайна. Это включает в себя несколько этапов, включая сверление, нанесение покрытия, травление и маскировку. В результате получается полностью изготовленная двусторонняя печатная плата со схемой на обеих сторонах.

Выбор компонентов: После изготовления печатной платы следующим шагом является выбор компонентов, которые будут установлены на плате. Это включает в себя выбор соответствующих компонентов на основе их спецификаций и доступности.

Нанесение паяльной пасты: Паяльная паста представляет собой смесь крошечных металлических шариков и флюса, которая наносится на печатную плату с помощью трафарета. Паяльная паста помогает удерживать компоненты на месте во время сборки.

Размещение компонентов: Этот этап включает в себя размещение компонентов на печатной плате. Это может быть сделано как вручную, так и с помощью автоматизированного оборудования.

Пайка оплавлением: Пайка оплавлением – это процесс расплавления паяльной пасты для создания постоянного соединения между компонентами и печатной платой. Обычно это делается с помощью печи для оплавления, которая нагревает печатную плату до определенной температуры, а затем охлаждает ее.

Проверка и тестирование: После завершения процесса сборки печатная плата проверяется и тестируется, чтобы убедиться, что она соответствует требуемым спецификациям. Это включает в себя проверку на наличие дефектов, таких как короткие замыкания, разрывы и неправильное размещение компонентов.

Оборудование, используемое при сборке печатных плат

Для двусторонней сборки печатных плат требуется специализированное оборудование, обеспечивающее точное и эффективное выполнение процесса. Некоторые из устройств, используемых при двусторонней сборке печатных плат, включают:



Трафаретный принтер: Трафаретный принтер используется для нанесения паяльной пасты на печатную плату. Это включает в себя нанесение трафарета на печатную плату и использование скребка для нанесения паяльной пасты.

Машина для подбора и установки: Машина для подбора и установки используется для размещения компонентов на печатной плате. Это делается с помощью вакуумной насадки, которая захватывает компоненты и размещает их на печатной плате в правильном положении.

Печь для оплавления: Печь для оплавления используется для расплавления паяльной пасты и создания прочного соединения между компонентами и печатной платой. Печь нагревает печатную плату до определенной температуры, а затем охлаждает ее.

Контрольное оборудование: Контрольное оборудование используется для проверки наличия дефектов в процессе сборки печатной платы. Это включает в себя такое оборудование, как системы оптического контроля, системы рентгеновского контроля и автоматизированное испытательное оборудование.

Проблемы, с которыми сталкиваются

Двусторонняя сборка печатной платы может быть сложной задачей из-за нескольких факторов, включая:

Размещение компонентов: Размещение компонентов на двусторонней печатной плате может быть сложной задачей из-за ограниченного доступного пространства. Это может затруднить установку компонентов в правильном положении, особенно для небольших компонентов.

Пайка: Двухсторонние печатные платы требуют двусторонней пайки, чего может быть трудно достичь, не повредив компоненты или саму печатную плату. Это может привести к таким проблемам, как короткое замыкание, размыкание и холодные паяные соединения.
