Проверка PCBA – это важнейший этап производственного процесса, который обеспечивает качество и надежность печатных плат. Существует несколько доступных методов контроля, каждый из которых имеет свои преимущества и недостатки. В этой статье мы обсудим некоторые из наиболее распространенных методов проверки печатных плат и их применение.
Визуальный осмотр
Визуальный контроль является наиболее простым и широко используемым методом контроля печатных плат. Это включает в себя визуальный осмотр платы на наличие дефектов, таких как перемычки припоя, отсутствующие компоненты и неправильно выровненные детали. Визуальный контроль может выполняться вручную или с помощью автоматизированных систем оптического контроля (AOI).
Ручной визуальный осмотр – это трудоемкий процесс, требующий от квалифицированных операторов точного выявления дефектов. Он подходит для небольших объемов производства или прототипов. Системы автоматизированного оптического контроля (AOI) используют камеры и программное обеспечение для проверки печатной платы на наличие дефектов. AOI может обнаруживать дефекты, такие как отсутствующие компоненты, несоосные детали и паяные перемычки. Это быстрый и эффективный способ проверки печатных плат, который может использоваться как для компонентов со сквозными отверстиями, так и для компонентов с технологией поверхностного монтажа (SMT).
Рентгеновский контроль
Рентгеновский контроль – это метод неразрушающего контроля, который использует рентгеновские лучи для проверки внутренней структуры печатной платы. Это особенно полезно для проверки скрытых паяных соединений, компонентов BGA и других компонентов, которые невозможно проверить визуально. Рентгеновский контроль может выявить такие дефекты, как пустоты, трещины и недостаточное количество паяных соединений.
Внутрисхемное тестирование (ИКТ)
Внутрисхемное тестирование (ICT) – это функциональный тест, который проверяет электрические характеристики печатной платы. Она включает в себя тестирование отдельных компонентов и схем на плате, чтобы убедиться в их правильном функционировании. ИКТ – это быстрый и эффективный способ тестирования функциональности печатной платы. Он может обнаруживать дефекты, такие как обрыв цепи, короткое замыкание и неправильные значения компонентов.
Тестирование летающего зонда
Тестирование летающим зондом – это еще один функциональный тест, который проверяет электрические характеристики печатной платы. Он использует набор зондов для проверки подключения платы и выявления любых дефектов. Тестирование с помощью летающего зонда особенно полезно при небольших объемах производства. Он может обнаруживать дефекты, такие как обрыв цепи, короткое замыкание и неправильные значения компонентов.

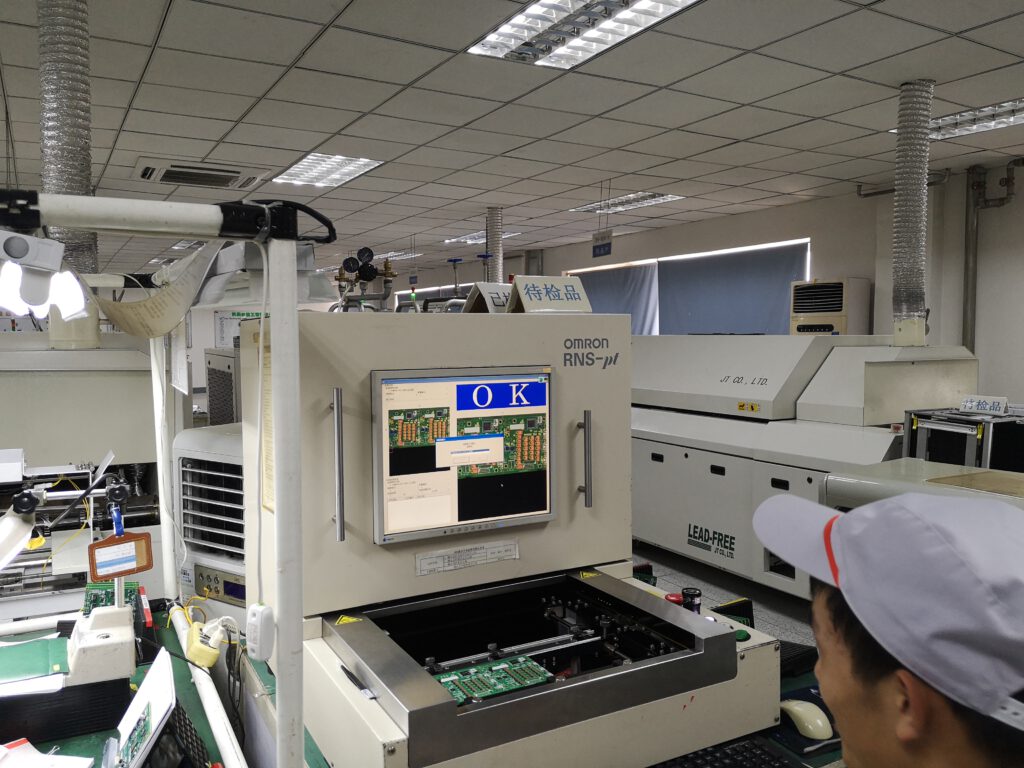

Автоматизированный оптический контроль (AOI)
Автоматизированный оптический контроль (AOI) – это метод визуального контроля, который использует камеры и программное обеспечение для проверки печатной платы на наличие дефектов. AOI может обнаруживать дефекты, такие как отсутствующие компоненты, несоосные детали и паяные перемычки. Это быстрый и эффективный способ проверки печатных плат, который может использоваться как для компонентов со сквозными отверстиями, так и для компонентов с технологией поверхностного монтажа (SMT).
Системы AOI могут быть запрограммированы на проверку определенных участков печатной платы или всей платы в целом. Их также можно использовать для проверки процесса нанесения паяльной пасты перед размещением компонентов на плате. AOI может обнаруживать такие дефекты, как недостаточное количество паяльной пасты, смещение компонентов и надгробная плита.
Вывод
В заключение следует отметить, что проверка PCBA является важнейшим этапом производственного процесса, который обеспечивает качество и надежность печатных плат. Используя комбинацию методов контроля, таких как визуальный контроль, рентгеновский контроль, внутрисхемное тестирование, тестирование летающим зондом и автоматизированный оптический контроль, производители могут гарантировать, что их печатные платы соответствуют самым высоким стандартам качества и надежности.
