PCBA в нашей жизни
Сборка печатной платы？Знаете ли вы, что все электронные устройства, которыми вы пользуетесь в повседневной жизни, имеют общий базовый строительный блок ？ Практически любое электронное устройство, включая ваш ПК, ноутбук, смартфон, игровую приставку, микроволновую печь, телевизор, посудомоечную машину и т.д., не будет работать должным образом без сборки печатной платы.
Итак, что такое сборка печатной платы?
Что означает сборка печатной платы?
Сборка печатных плат относится к процессу пайки и сборки электронных компонентов на готовых деталях, матирования и изготовления печатных плат (ПХД). В массовом производстве будет использоваться профессиональное производственное оборудование. PCBA означает процесс сборки печатной платы.

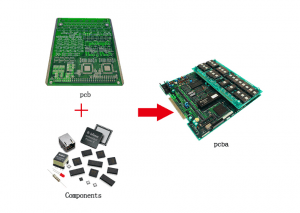

Разница между печатной платой и PCBA

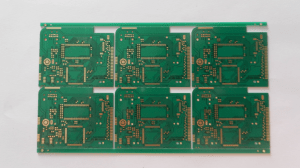

Печатная плата – это
относится к пустой печатной плате. В этом состоянии печатная плата не содержит никаких электронных компонентов и выглядит как зеленая грифельная доска с разделительными линиями и пробелами. Следовательно, печатная плата не может работать до тех пор, пока не будет собрана вся сборка целиком.
PCBA – это
С другой стороны, мы также называем PCBA – это процесс сборки компонентов на печатной плате. В электронном оборудовании мы используем собранный PCBA вместо печатных плат.
What is a circuit board assembly（PCB Assembly）
Компоненты печатной платы участвуют в различных этапах. Ожидаемые результаты и использование PCBA являются одним из основных факторов, определяющих компоненты и общий процесс сборки печатной платы.
Components of PCBA
Ниже приведены некоторые детали и компоненты печатных плат в сборе:
Базовая печатная плата или подложка

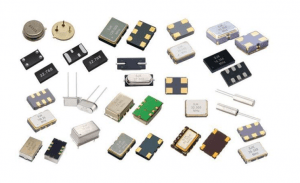

Электронные компоненты, которые будут установлены на печатной плате. Это зависит от использования печатной платы и сложности оборудования. Например, PCBA для радиоприемников относительно проще, чем PCBA для компьютеров. Фактически, некоторые компьютеры могут иметь до 12 различных слоев схемы на печатной плате
.
Материалы для пайки, паяльная проволока, паяльная паста, заготовки и другие сварочные материалы. Размер заготовки зависит от типа сварки.
Поток

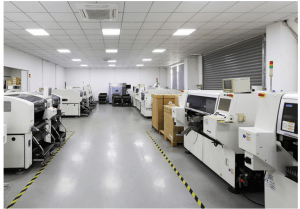

Другое сварочное оборудование, такое как паяльная станция, машина для волновой пайки, инспекционное, испытательное оборудование и SMT-оборудование. Использование оборудования зависит от ожидаемых результатов, затрат и временных ресурсов. Например, процесс пайки оплавлением, используемый в электронике, в основном газофазный и инфракрасный. Основываясь на вышеуказанных факторах, выберите один из процессов.
Когда мы подготовим все необходимые компоненты, можно приступать к процессу сборки. Но прежде чем мы перейдем к процессу сборки (это другой тип), позвольте нам узнать больше о самой печатной плате.
Три основных типа печатных плат
Печатная плата изготовлена из эпоксидной смолы и других композитных материалов. Печатная плата предназначена для физической поддержки компонентов и электрического соединения их для формирования схемы реального времени.
В простейшем смысле печатная плата будет состоять из тонкого слоя изоляционного материала и слоя медной фольги, ламинированных на нижележащую подложку (обычно изготовленную из эпоксидной смолы, стекловолокна или аналогичных композитных материалов). Количество слоев на печатной плате зависит от способа использования. Линии или контурные следы на печатной плате создаются с помощью химического травления. Эти линии помогают протекать току и соединяют различные компоненты вместе.
Существуют различные типы печатных плат.
В зависимости от типа применения производитель выберет печатную плату. Наиболее распространенные типы печатных плат следующие:
многослойные печатные платы не так распространены, как многослойные платы. Используйте обе стороны доски
Многослойные печатные платы обычно производятся серийно, экономичны и компактны, имеют до 10 или 12 слоев
Жесткая печатная плата Более прочная подложка, ударопрочные применения, военные, аэрокосмические
Гибкое применение мобильных деталей на печатных платах, более высокая стоимость и длительный срок службы

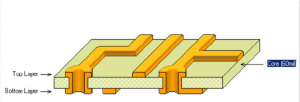

Печатная плата с металлическим сердечником металлическая пластина, медь, специальные применения, такие как проводящие или термические
Способ монтажа компонентов печатной платы
Технология, используемая для сборки печатной платы и ее различных компонентов, называется технологией монтажа платы в схему. В зависимости от области применения, стоимости, масштаба и других соображений производители используют различные методы монтажа.

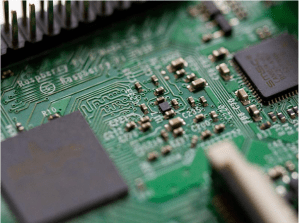

Компоненты для поверхностного монтажа
Деталь SMT
Одним из методов является поверхностный монтаж компонентов (Surface mount components, также известный как SMT), который заключается в непосредственном подключении электронных компонентов, стоящих на печатной плате. Первоначально эта технология называлась “плоский монтаж”.
ПОГРУЖНАЯ часть
Большинство выпускаемых в настоящее время электронных плат изготавливаются с использованием SMT. Благодаря повышенной плотности схемы и способности получать результаты на печатных платах меньшего размера, она заменила более традиционную технологию сквозных отверстий (подробнее о следующем пункте).

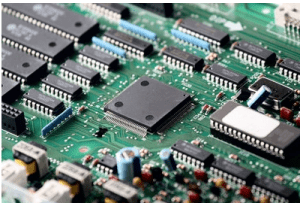

Компоненты платы со сквозными отверстиями
Другая технология – это технология сквозных отверстий. Электронные компоненты вставляются через отверстия, встроенные в печатную плату, а затем припаиваются к прокладкам. Сварку можно выполнять вручную или с помощью подключаемой установочной машины.
Технология сквозных отверстий заменяет традиционную двухточечную конструкцию. По мере того как двусторонние и многослойные доски становятся все более популярными, все большую популярность приобретают сквозные отверстия. DIP-компоненты соединят компоненты и проводящий слой, чтобы обеспечить нормальную работу печатной платы. Эти компоненты предназначены для оснащения выводами для подключения к другой стороне платы со сквозными отверстиями.
Электромеханическая сборка печатной платы
Электромеханические компоненты используют электрические и механические блоки для выполнения широкого спектра функций, таких как выработка электроэнергии, управление переключателями и другие механические задачи.
Поэтому обычно это может отнимать много времени. Однако крупные производители, такие как RayPCB, как и мы, используют эту технологию и разбивают процесс на отдельные сегменты рынка и используют экспертов в каждом сегменте. Таким образом, мы можем сократить время выполнения заказа.
Общие области применения каждого типа сборки печатных плат
Чаще всего мы используем технологию поверхностного монтажа. Мы наиболее широко используем технологии SMT в области электроники. И большинство электронных продуктов будут использовать технологию SMT. Например, смартфоны, компьютеры, телевизоры, микроволновые печи и т.д. Но до технологии SMT, сквозной технологии, которая доминировала на рынке персональных компьютеров.
Фактически, IBM была пионером этого процесса и продвинула его в мейнстрим. В настоящее время технология сквозных отверстий чаще используется для более крупных компонентов, таких как электролитические конденсаторы и полупроводники, поскольку она может удерживать компоненты лучше, чем SMT.
Вывод
Печатная плата – очень близкая часть нашей современной жизни, хотя мы до сих пор этого не замечаем. За последние несколько десятилетий технология эффективной сборки и монтажа компонентов быстро превратилась в быстродействующую конструкцию от сквозного отверстия до SMT. Кроме того, у каждого из них есть свои преимущества и недостатки, что делает их очень подходящими для определенных задач, а не для других.
