Описание
Электронные компоненты печатной платы являются базовыми элементами схемы с двумя или более выводами или металлическими контактами, выполняющими определенные функции. Электронные компоненты включают сопротивление, емкость, индуктивность, потенциометр, электронную лампу, радиатор, разъем, датчик, источник питания, переключатель, микродвигатель, электронный трансформатор, реле, интегральную схему и т.д. Наиболее распространенными компонентами в схемах являются резисторы, конденсаторы, диоды, триоды, микросхемы и разъемы.
С прогрессом науки и техники и спросом общества, чтобы удовлетворить требования оборудования с большим количеством функций, тенденция развития PCBA включает в себя различные компоненты. Но некоторые простые схемы все еще имеют свою ценность для нашей повседневной жизни.
Что такое цепи с чистым сопротивлением?
В цепи переменного тока сопротивление (R), индуктивность (L) и емкость (C) являются тремя основными компонентами схемы. Если в схеме присутствует только один вид компонентов, это называется чистой схемой.
Существует три вида чистых цепей, а именно: цепь чистого сопротивления, цепь чистой индуктивности и цепь чистой емкости.
Сопротивление представлено в цепи буквой “R” плюс цифра. Основными функциями резисторов в цепях являются шунтирование тока, ограничение тока, частичное напряжение, смещение и т.д.
Схема с чистым сопротивлением – это схема, в которой есть только резисторы, за исключением источника питания; или даже есть катушки индуктивности и конденсаторы, их влияние на схему очень мало, поэтому их можно игнорировать. Резисторы преобразуют всю энергию, получаемую от источника питания, во внутреннюю энергию (тепловую энергию). Этот тип схемы называется так называемой схемой чистого сопротивления.
Чтобы быть точным, все вариации закона Ома и закона Джоуля (Q = U ^ 2 / R * T, Q = W = Pt = UIt и т.д.) могут быть использованы в цепях с чистым сопротивлением.
Разница между чистыми и нечистыми цепями сопротивления
Схема с нечистым сопротивлением – это схема, в которой электрическая энергия преобразуется во внутреннюю энергию и другие формы энергии. Среди них: внутренняя энергия должна составлять лишь небольшую часть.
С точки зрения преобразования энергии: Основное отличие между ним и цепью с чистым сопротивлением заключается в преобразовании энергии. Схема чистого сопротивления может преобразовываться только в тепловую энергию, в то время как схема нечистого сопротивления может преобразовывать другую энергию, помимо тепловой энергии, такую как энергия ветра, оптическая энергия и т.д. Обычное бытовое оборудование – фены для волос, например, преобразуют электричество в ветер и тепло для сушки волос. Для цепей, содержащих двигатели, другими формами может быть механическая энергия; для цепей, содержащих электролитические элементы, другими формами может быть химическая энергия.
Характеристики цепей с чистым сопротивлением
В цепи с чистым сопротивлением напряжение и ток имеют одинаковую частоту и медную фазу, а максимальное значение, эффективное значение и мгновенное значение напряжения и тока соответствуют закону Ома.
Сопротивление одинаково влияет на постоянный и переменный ток. Когда оба проходят через сопротивление, ток должен выполнять работу по преобразованию электрической энергии в тепловую. Таким образом, резисторы являются энергозатратными компонентами.
Средняя мощность цепи с чистым сопротивлением равна произведению эффективного значения тока на эффективное значение напряжения на обоих концах сопротивления.
В цепи с чистым сопротивлением электрическая мощность равна тепловой мощности, т.е. P=UI=I2R=U2/R.
Наиболее часто встречающиеся цепи с чистым сопротивлением в повседневной жизни
По сути, до тех пор, пока не происходит преобразования электрической энергии, отличной от тепловой, схема представляет собой схему чистого сопротивления.
Распространенными продуктами в повседневной жизни являются лампы накаливания, электрический чайник, электрическая грелка, электрический паяльник, электрическая плита, утюг, электрическая рисоварка, электрическое одеяло и т.д.
Лампы накаливания преобразуют более 99% электроэнергии в тепло и очень мало – в свет.
Таким образом, лампы накаливания можно рассматривать как продукт с чистым сопротивлением.
С другой стороны, КЛЛ или светодиоды преобразуют большую часть своей энергии в энергию света, поэтому КЛЛ и светодиоды представляют собой схему с нечистым сопротивлением. Вот почему лампы накаливания потребляют гораздо больше электроэнергии, чем КЛЛ и светодиоды.
Проверки и решения распространенных неисправностей
Сопротивление меняется
Такого рода неисправности довольно распространены. Из-за изменения температуры, напряжения и схемы, превышающего предельное значение, значение сопротивления увеличивается или уменьшается. При проверке с общими неисправностями можно обнаружить, что фактическое значение сопротивления сильно отличается от номинального значения сопротивления, и значение сопротивления обычно увеличивается.
Этот тип неисправности, при котором изменяется сопротивление, может быть устранен только заменой резистора.
Разомкнутая цепь
Так называемая разомкнутая цепь – это сопротивление бесконечно, цепь заблокирована. Иногда неисправность можно проверить на глаз; иногда необходимо измерить с помощью обычных неисправностей, чтобы стрелка указывала на бесконечность.
Этот тип неисправности также требует замены резисторов.
Плохой контакт
Дефекты пайки и незакрепленные провода могут привести к плохому контакту. Например, после включения устройства индикатор питания загорается, но не нагревается. В этом случае вы можете проверить состояние сварки компонентов и устранить дефект с помощью add tin.
Другие проблемы продуктов с чистыми цепями сопротивления – Нагревательная одежда
В дополнение к вышеуказанным неисправностям, изделия с чистым сопротивлением при ежедневном использовании из-за неправильной эксплуатации пользователем могут вызвать некоторые проблемы с безопасностью. Поскольку для нас этот вид продуктов предназначен для использования тепла, их характеристики быстрого нагрева являются как преимуществом, так и опасностью.
Опасность пожара: Сворачивание или выдавливание контура, перегорание контура и длительное непрерывное включение легко могут привести к пожару. Во избежание возникновения пожара необходимо установить защиту цепи от перегрева и устройство автоматического отключения питания.
Неравномерный нагрев: Электрическое одеяло, электрический пакет с горячей водой очень популярны зимой, неправильное использование легко приведет к ожогу. Мощность электрического одеяла невелика, температура нестабильна или некомфортна; электрический пакет с горячей водой не способен контролировать температуру, после зарядки температура слишком высока, а время выдержки относительно короткое, поэтому его необходимо вскоре снова зарядить.

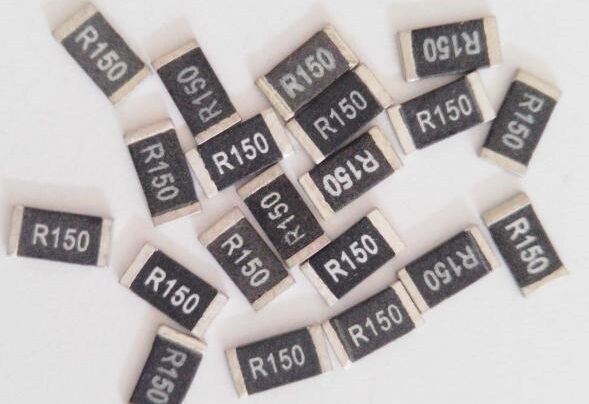

Электронные компоненты печатных плат
Что касается нагревательных приборов, Jia Yuan Electronic провела много исследований и разработок.
Мы в полной мере учитываем преимущества и недостатки схем с чистым сопротивлением, представленных на рынке. Наша продукция включает в себя греющую одежду, греющие штаны, греющие пояса и другие греющие средства для домашних животных. Все продукты работают на третьей передаче с регулируемой постоянной температурой. И мы также разработали мобильную зарядку, чтобы обеспечить комфорт в любое время. Кроме того, наши изделия можно разбирать и стирать. После полного высыхания опасности для безопасности нет. Кроме того, когда температура внутри одежды достигнет максимального температурного предела, она автоматически прекратит нагрев, чтобы не ошпарить пользователей.
