Сборка печатных плат (PCB) для большого корабля

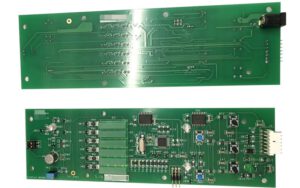

Мы работаем с австралийским заказчиком уже более 6 лет. Большинство его проектов используются на больших судах. Сегодня я хочу представить один проект типа PCBA. Это 4-слойная печатная плата, 1OZ медь, толщина платы 1,6 мм, зеленая паяльная маска с белым шелкографским текстом и поверхностная отделка ENIG. Размер одной платы составляет 11050 мм, но для более ранней сборки мы сделали 2 в 1 панель. Размер панелей составляет 120220 мм, мы добавили 10 мм края платы к отдельной плате. Поскольку плата используется для больших судов, которым требуется высокое качество, мы использовали материал KB с TG 150. Мы не принимаем материал X-board из-за сборки 2 в 1 панелей. На плате более 50 различных компонентов, поэтому поверхностная отделка должна быть ENIG. Для сборки ENIG лучше, чем свинцово-бесплатный HASL. И связь платы выполнена по технологии V-CUT

Печатная плата используется на большом корабле, все компоненты, которые запрашивает заказчик, мы покупаем у оригинальных производителей и брендов. Для этого мы находим первичного поставщика и большие сайты. Замена компонентов запрещена. Некоторые коннекторы должны быть настроены под заказ у оригинального производителя. Мы должны заказать их заранее из-за длительного срока доставки. Некоторые чипы мы покупаем напрямую из Соединенных Штатов. Эти компоненты должны быть отгружены через 2 недели после заказа.

Когда все печатные платы и компоненты прибывают, наш IQC дважды проверяет количество и качество. Они проверяют контактные площадки компонентов с плоскостью платы, подтверждают все компоненты по виду, бренду, размеру, году выпуска и количеству. Проверяют на наличие окисления. Затем они помещают компоненты в постоянное температурное хранилище. Затем наш инженер, ответственный за проект, идет в хранилище, чтобы еще раз подтвердить качество компонентов. После двукратной проверки плата и компоненты ожидают производства на производственной линии.

У платы есть вшитые микросхемы, нам нужно прошить микросхемы с помощью CD-Recorder. Мы используем оффлайн-прошивку. Подготовив все материалы, мы начинаем сборку на станке.

Поскольку печатная плата используется во влажной среде, мы после сборки наносим на нее клей. Это сложный и сложный процесс. Некоторые микросхемы и коннекторы не требуют покрытия. Поэтому нам нужно защитить их лентами и наносить ленту вручную. После нанесения спрея мы помещаем платы в хорошо проветриваемое место и ждем, пока клей высохнет. Клей легко проникает в компоненты, влияет на функциональность и качество печатной платы. Поэтому нужно быть очень осторожным. После этого мы упаковываем готовую печатную плату в антистатический пакет.

Корабль состоит из многих частей, в зависимости от функций и использования каждой из них, корабль можно разделить на три части: корпус, морскую электростанцию, корабельную электрику и т. д. Наш проект в основном используется в морской электростанции. Перспективы рынка очень широки.

Если у вас есть связанный проект, вы можете связаться с нами для получения дополнительной информации, у нас богатый опыт работы в области PCB и Assembly.
