Методы обеспечения качества при малосерийном производстве PCBA: SPI, AOI и рентгеновский контроль

Производство малых партий печатных плат обычно отличается широким ассортиментом и частой сменой линий. Многие инженерные команды сталкиваются с высоким риском переделки на этапе опытного производства. Любые скрытые дефекты пайки могут серьезно задержать вывод нового продукта на рынок. Поэтому выбор завода по монтажу печатных плат с полной системой контроля позволяет эффективно гарантировать качество поставки высокоплотных плат. Из этой статьи вы сможете подробно узнать о логике работы трехмерного массива контроля.

1. Первая линия защиты качества: Предотвращение дефектов SPI на этапе печати паяльной пасты

Более половины дефектов пайки при поверхностном монтаже возникают на этапе нанесения паяльной пасты.

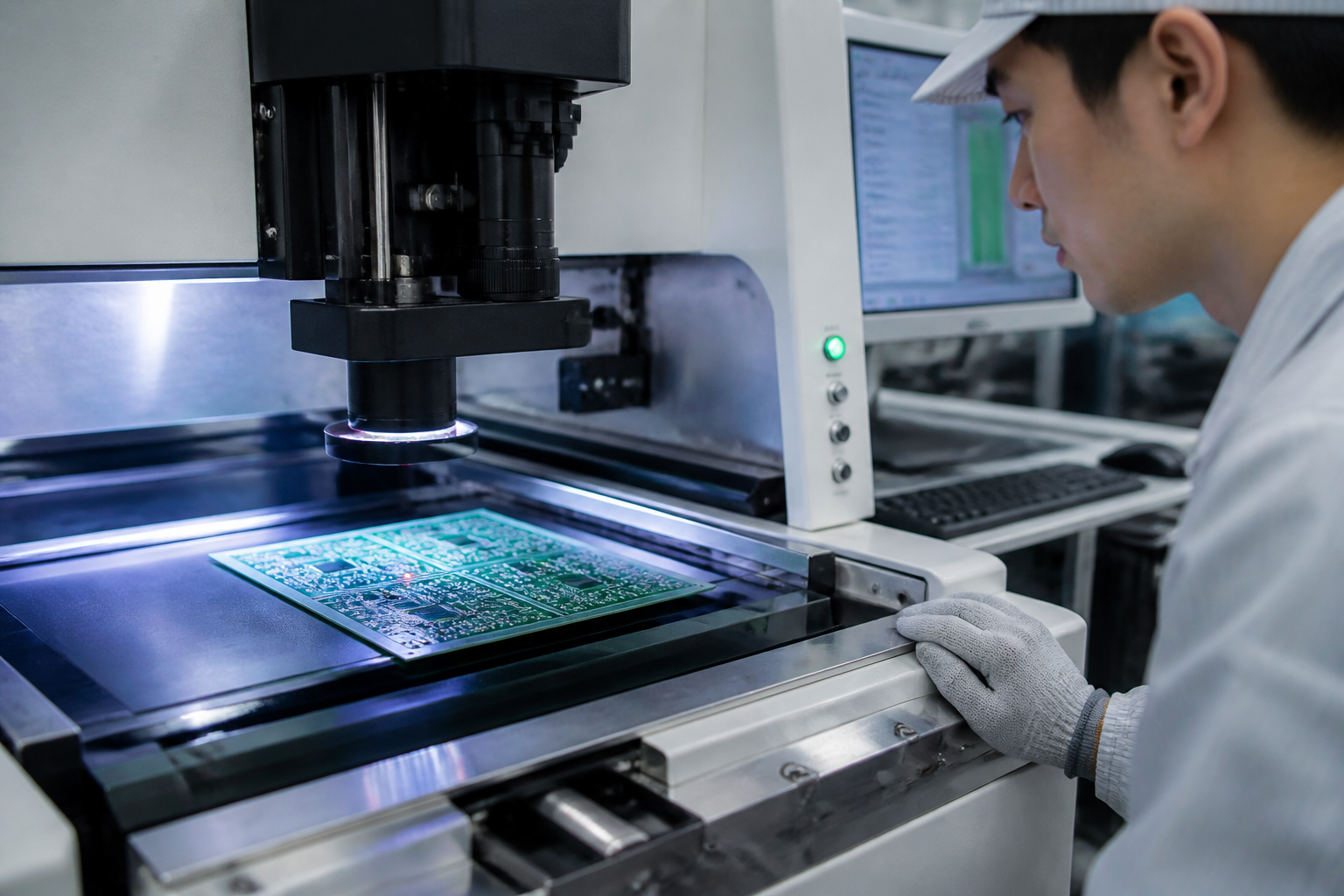

1.1 От двухмерной площади к трехмерному объему: Микронная точность измерений SPI

Высокоточный лазерный сканер позволяет точно измерять высоту и объем нанесения паяльной пасты. Оборудование в реальном времени выявляет проблемы недостатка пасты или ее заплыва из-за засорения трафарета. Кроме того, специалисты могут быстро откалибровать параметры печати первой платы на основе данных. Точный контроль толщины паяльной пасты обеспечивает соответствие допусков последующей пайки стандартам.

1.2 Предварительный перехват: Исправление дефектов печати с минимальными затратами до пайки оплавлением

Специалисты могут легко смыть некачественную паяльную пасту, просто промыв плату до прохождения печи. Такой метод предварительной корректировки значительно снижает высокие расходы на демонтаж компонентов. В результате система замкнутой обратной связи автоматически регулирует точность совмещения принтера. Механизм предварительного перехвата гарантирует качество пайки корпусов с высокой плотностью выводов.

2. Вторая визуальная линия защиты: Перехват AOI после установки компонентов и пайки оплавлением

С популяризацией микроминиатюрных корпусов традиционный визуальный контроль больше не может удовлетворить потребности проверки качества.

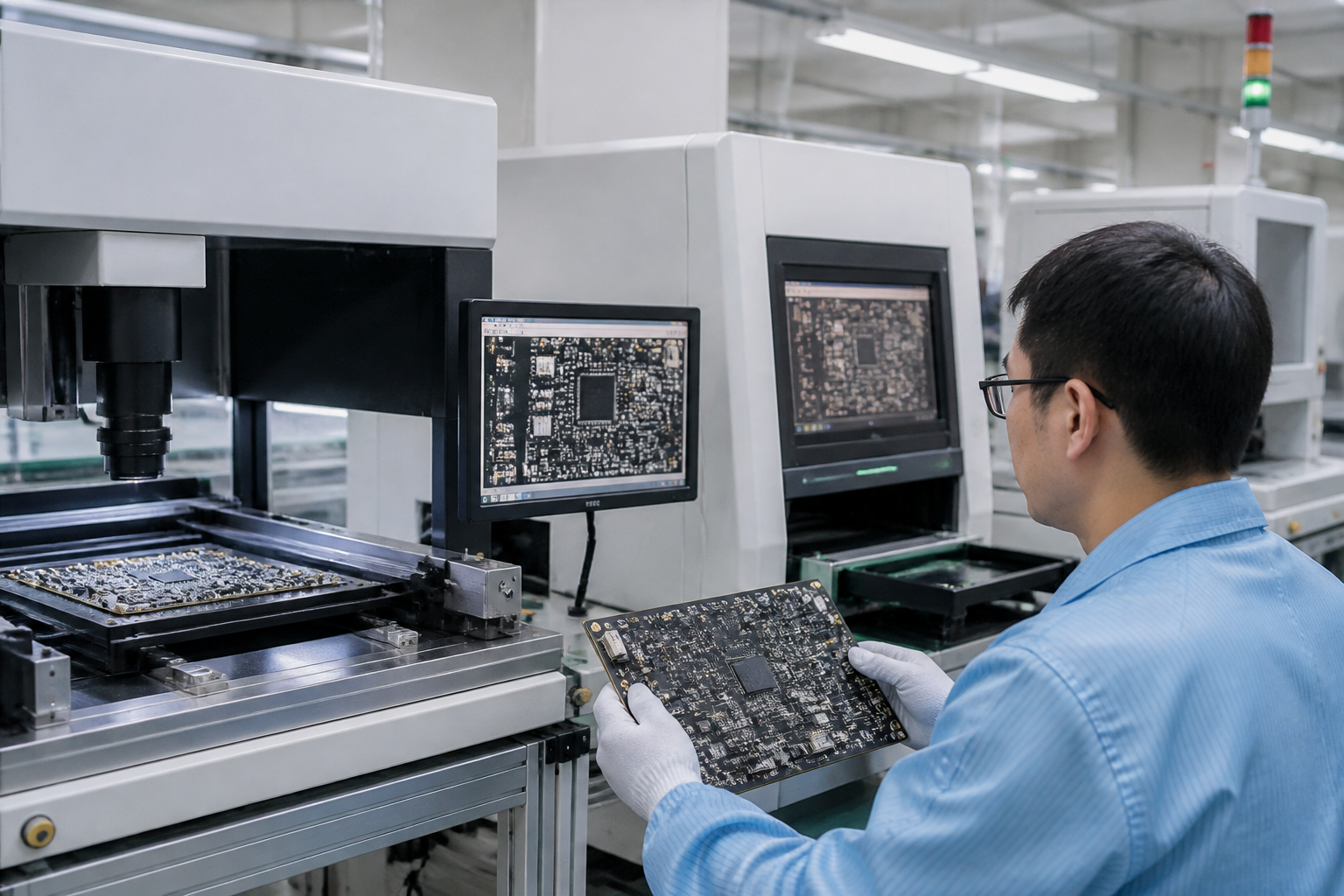

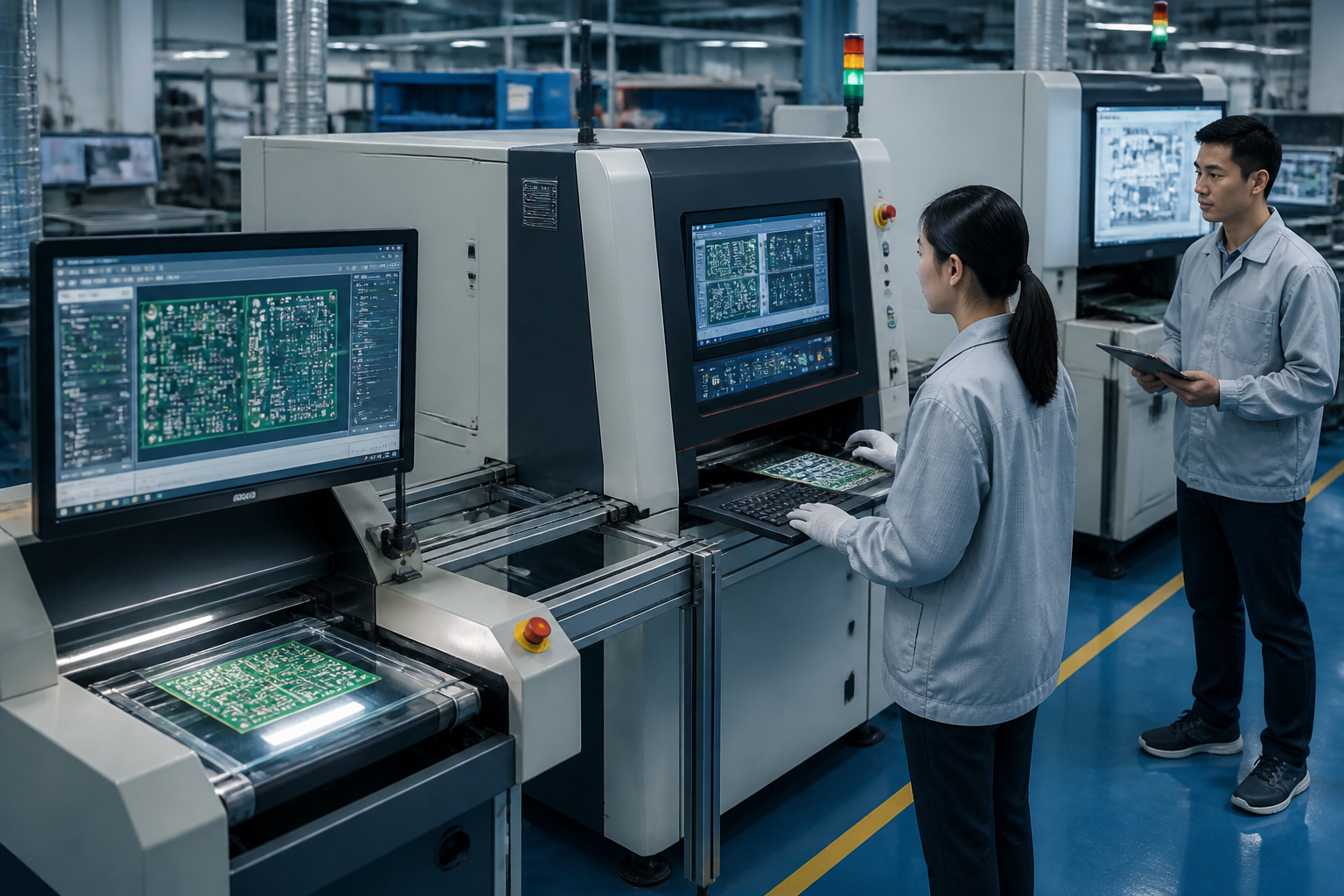

2.1 Двойной механизм защиты: AOI до печи и AOI после печи

Оборудование контроля до печи позволяет быстро обнаружить неправильные компоненты и проблемы с перевернутой полярностью. Оптические приборы после печи точно выявляют непропай и дефекты смачивания паяных соединений. В то же время двойной механизм защиты значительно повышает эффективность смены линий при малых партиях. Всестороннее визуальное сканирование исключает подавляющее большинство дефектов внешнего вида.

2.2 Объемное зрение под разными углами и алгоритм быстрого программирования для малых партий

Оборудование трехмерного оптического контроля эффективно преодолевает эффект тени от высоких компонентов. Алгоритм точно измеряет высоту подъема припоя по выводу и компланарность компонентов. Кроме того, интеллектуальная система напрямую импортирует проектные файлы для сокращения времени программирования. Быстрый процесс настройки идеально подходит для ритма производства широкого ассортимента продукции.

3. Третья скрытая линия защиты: Рентгеновский контроль скрытых паяных соединений и внутренней структуры

Оптическое оборудование имеет серьезные слепые зоны для скрытых паяных соединений в нижней части микросхем.

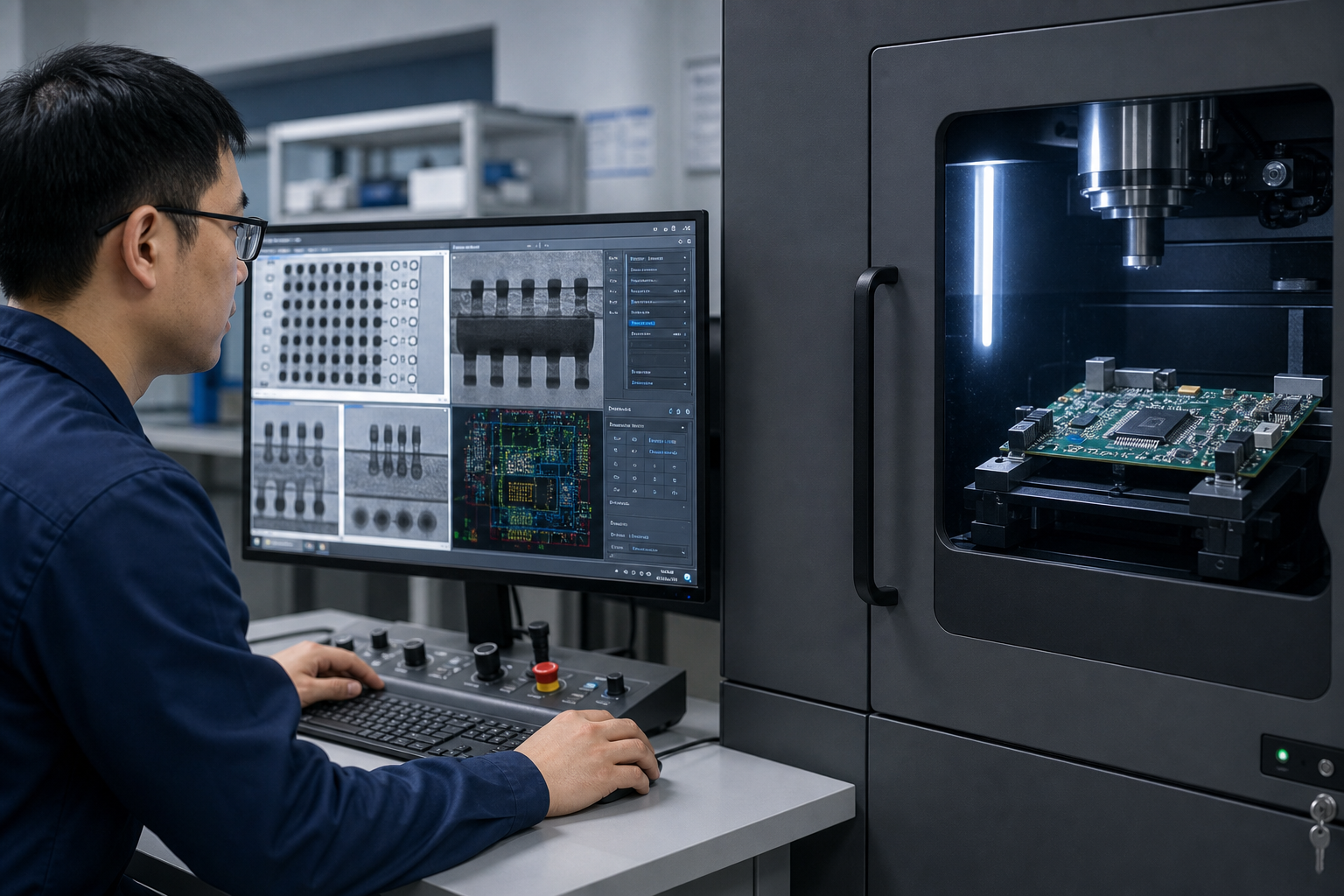

3.1 Сканирование нижней части BGA/QFN и контроль пустот в шариках припоя

Рентгеновское оборудование позволяет четко увидеть форму распределения шариков припоя под микросхемой. Специалисты по качеству точно выявляют внутренние поры и скрытые перемычки. Таким образом, техническая команда строго контролирует уровень пустот в пределах безопасного порога. Строгий контроль гарантирует долговременную стабильную передачу высокочастотных сигналов.

3.2 Томография под углом и проверка внутреннего качества многослойных плат

Технология трехмерной рентгеновской томографии позволяет четко разделить изображения верхнего и нижнего слоев двухсторонних плат. Эта технология полностью устраняет риски ложных решений из-за наложения изображений. Поэтому инженеры могут точно проверить степень заполнения припоем сквозных отверстий для штыревых компонентов. Неразрушающие методы контроля полностью обеспечивают прочность структуры высокоплотных плат.

4. Матрица качества “три в одном” и стратегия выбора бережливого контроля малых партий

Один метод контроля не может полностью охватить все сложные производственные дефекты.

4.1 Ступенчатый механизм перехвата: Комбинация SPI + AOI + AXI

Контроль печати перехватывает первичные дефекты, а оптическое оборудование фиксирует отклонения установки. Рентгеновские приборы решают проблемы скрытой пайки на нижнем уровне. Таким образом, три технологии контроля формируют взаимодополняемый замкнутый цикл. Ступенчатый механизм перехвата удерживает уровень брака на чрезвычайно низком уровне.

4.2 Выбор профессионального завода с полной матрицей контроля

Выбор наших профессиональных услуг решает проблемы множества скрытых дефектов и разрыва цепочки отслеживаемости качества. Выбор нашей прозрачной системы контроля качества решает проблемы повреждения дорогих микросхем и низкого выхода годной продукции. Сейчас вы можете обеспечить надежную поставку с помощью стандартизированного полного процесса контроля качества.

5. Заключение и получение оценки качества проектов малых партий

Сборка малых партий печатных плат требует использования матрицы неразрушающего контроля на протяжении всего процесса.

Сейчас вы можете напрямую загрузить файлы проекта в систему оценки. Опытная команда завода по монтажу печатных плат быстро подготовит для вас профессиональный отчет DFM. Индивидуальное решение поможет успешной реализации вашего аппаратного проекта.
