Подробное руководство по рентгеновскому контролю сборки печатных плат

В современной сборке печатных плат многие важные паяные соединения находятся под корпусами компонентов. Такие соединения невозможно проверить обычным визуальным методом. Автоматический оптический контроль выявляет поверхностные дефекты, но не видит внутренние участки. Поэтому рентгеновский контроль сборки печатных плат особенно важен для плотных и высоконадежных электронных изделий.

Рентгеновский контроль относится к неразрушающим методам проверки. Он помогает обнаружить скрытые соединения, распределение припоя, пустоты, смещения и некоторые внутренние дефекты. Для проверки применяют двумерные изображения или трехмерную реконструкцию. Итоговое решение принимают с учетом конструкции компонента, требований заказчика, возможностей оборудования и применимых отраслевых стандартов.

1. Когда нужен рентгеновский контроль сборки печатных плат?

1.1 Проверка по типу компонентов

Корпуса с шариковой матрицей, корпуса без выводов и корпуса с нижними контактами могут скрывать паяные соединения. Обычная оптическая проверка не показывает такие участки напрямую. Компоненты с нижней теплоотводящей площадкой также требуют оценки распределения припоя и внутренних пустот.

Если изделие содержит компоненты с малым шагом, инженерная команда должна оценить рентгеновский контроль еще на этапе подготовки производства. Такой подход помогает выявить скрытые проблемы до функциональных испытаний.

1.2 Проверка по конструкции платы

Многослойные платы, сложные переходные отверстия, металлические экраны и плотный монтаж могут создавать зоны визуального контроля. Рентгеновский метод помогает дополнительно изучить внутреннюю структуру платы.

Однако количество слоев само по себе не определяет необходимость проверки. Нужно учитывать толщину платы, плотность меди, перекрытие структур и доступность других методов контроля.

1.3 Проверка по требованиям к надежности

Промышленное оборудование, автомобильная электроника и медицинские устройства требуют оценки риска отказа. Контроль можно сосредоточить на критичных компонентах, важных соединениях и участках с высокой тепловой нагрузкой.

Объем проверки нельзя определять только по количеству изделий. Также важны назначение продукта, стоимость ремонта и последствия отказа на месте эксплуатации.

2. Какие данные нужны до начала рентгеновской проверки?

2.1 Подготовка производственных файлов

Инженерной команде нужны производственные файлы, спецификация компонентов, координаты монтажа, информация о слоях платы и данные о критичных компонентах. В документации следует отметить корпуса с нижними контактами, теплоотводящие площадки и важные переходные отверстия.

Заказчик также должен указать назначение изделия, требования к качеству и основные риски отказа. Полные данные помогают определить правильные зоны контроля.

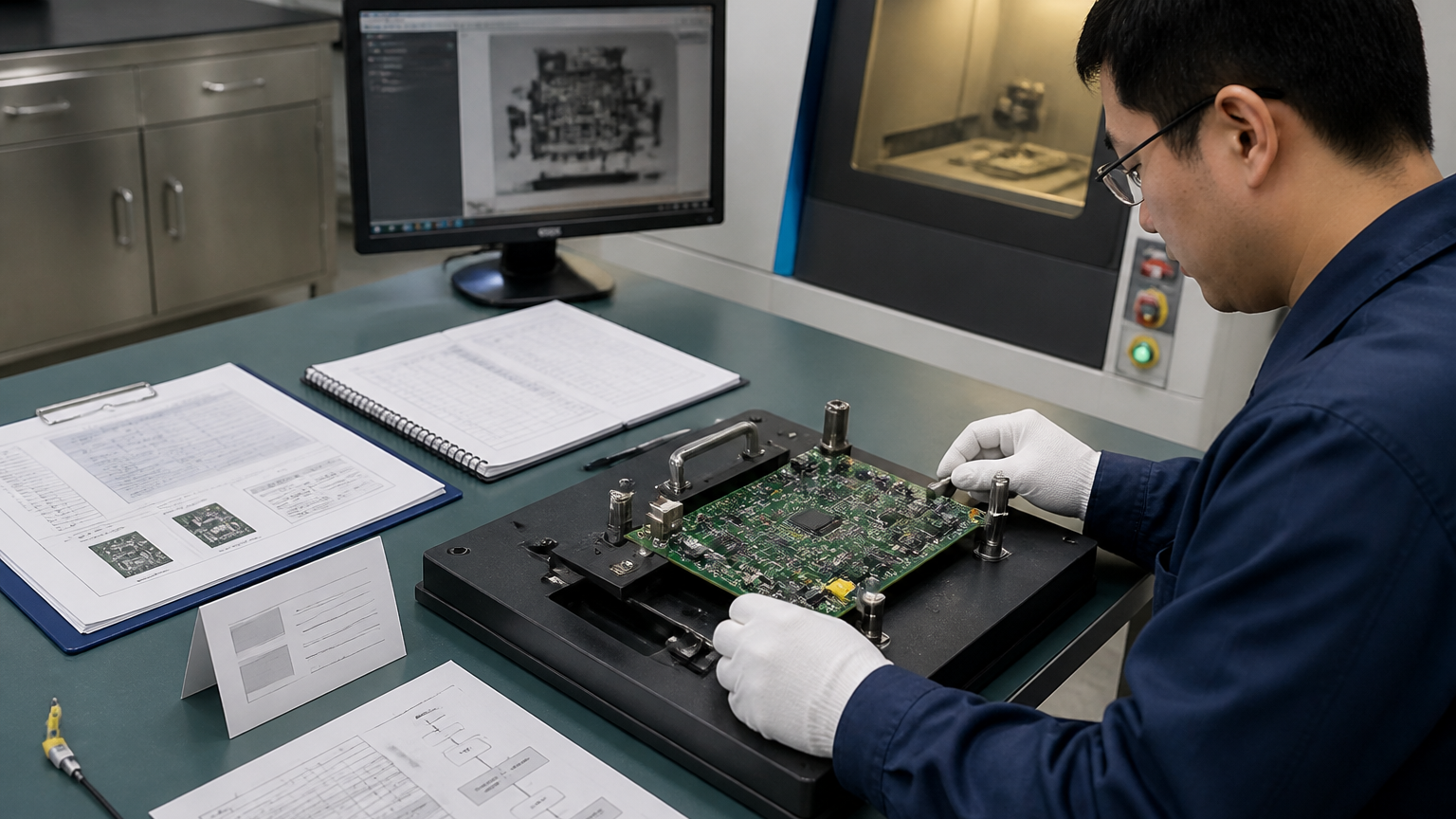

2.2 Проверка состояния образца

Образец должен пройти необходимый этап пайки. Его номер, производственная партия, партия материалов и версия процесса должны сохраняться в системе прослеживаемости.

Если образец ремонтировали, нужно записать место и способ ремонта. Исходный образец и отремонтированный образец нельзя смешивать при анализе результатов.

2.3 Определение цели проверки

До сканирования нужно определить главную задачу. Это может быть поиск пустот, недостатка припоя, перемычек, смещения, неполного заполнения отверстий или внутренних повреждений.

Четкая цель помогает выбрать зону контроля, режим изображения и метод повторной проверки. Настройки оборудования следует подтверждать на реальном образце.

3. Как проходит рентгеновский контроль?

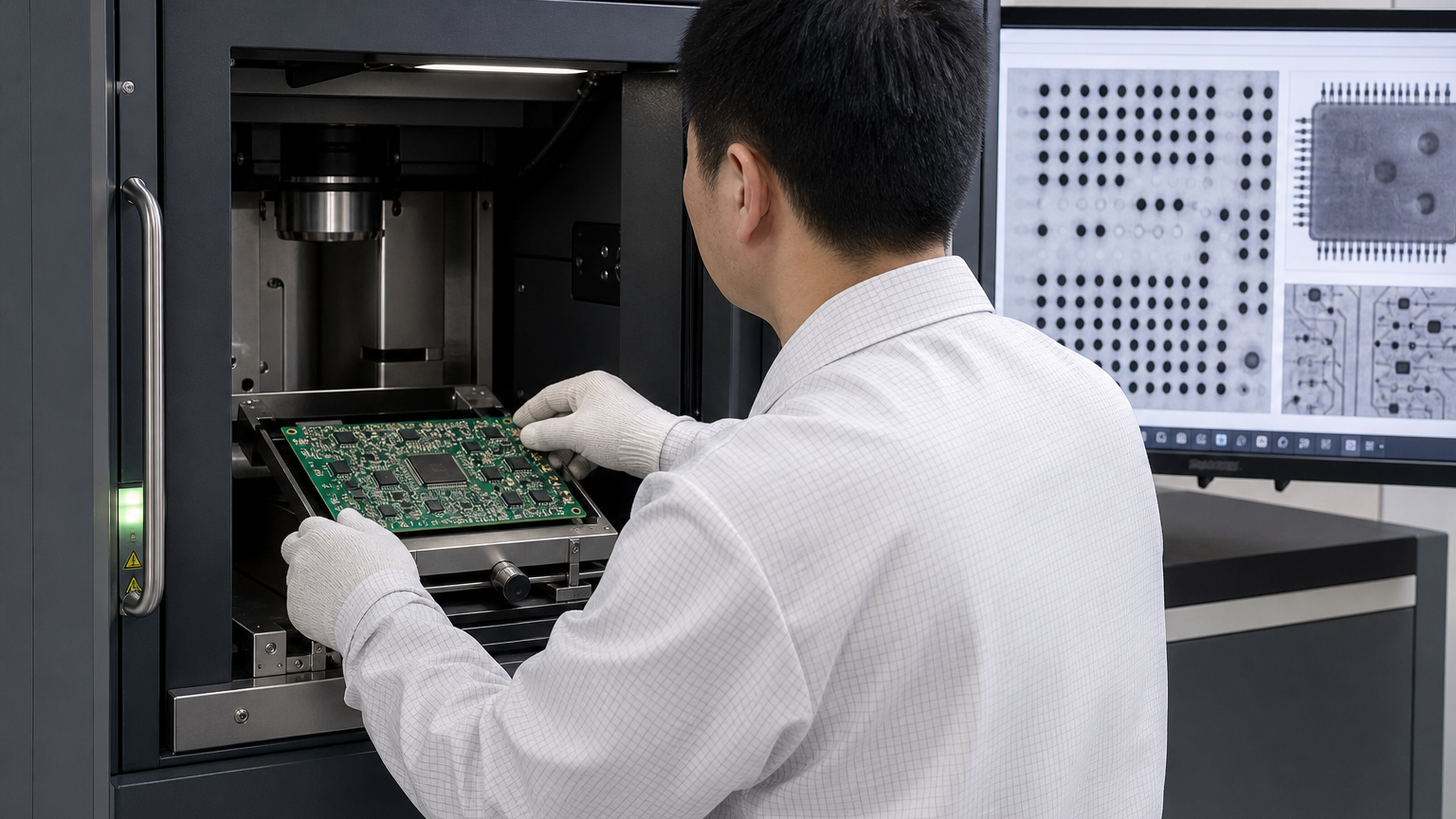

3.1 Установка образца и проверка оборудования

Оператор фиксирует плату с учетом ее размеров, положения компонентов и цели контроля. Затем он проверяет состояние оборудования, записи калибровки, защитные системы и версию программы.

Для плат разной толщины и разных материалов условия проверки могут отличаться. Настройки нельзя автоматически переносить с одного изделия на другое.

3.2 Получение изображения

Система формирует рентгеновское изображение выбранной зоны. Инженер определяет важные соединения по обозначениям, координатам и типам корпусов.

При необходимости один участок изучают под разными углами или при разных условиях увеличения. Это помогает уменьшить ошибки из-за перекрытия внутренних структур.

3.3 Автоматический анализ и повторная оценка

Программа может отмечать изменения площади, формы, положения и плотности изображения. Автоматическая отметка не означает окончательный дефект.

Инженер должен учитывать конструкцию контактных площадок, соседние соединения и результаты предыдущих образцов. Для критичных компонентов следует сохранять исходные изображения и записи повторной оценки.

3.4 Отчет и прослеживаемость

Отчет должен содержать номер образца, производственную партию, программу проверки, изображения и итоговое решение. На изображениях следует отмечать номер компонента или область дефекта.

Также нужно указать примененный режим контроля и основание для приемки. Такие записи помогают при ремонте, улучшении процесса и проверке заказчиком.

4. Как выбрать двумерный или трехмерный контроль?

4.1 Двумерный рентгеновский контроль

Двумерный метод подходит для быстрой оценки распределения припоя, пустот, смещения, перемычек и некоторых переходных отверстий. Он удобен при четко определенной цели и небольшом перекрытии внутренних структур.

Качество изображения зависит от оборудования, образца и программы проверки. Поэтому итоговую пригодность метода следует подтверждать на реальной плате.

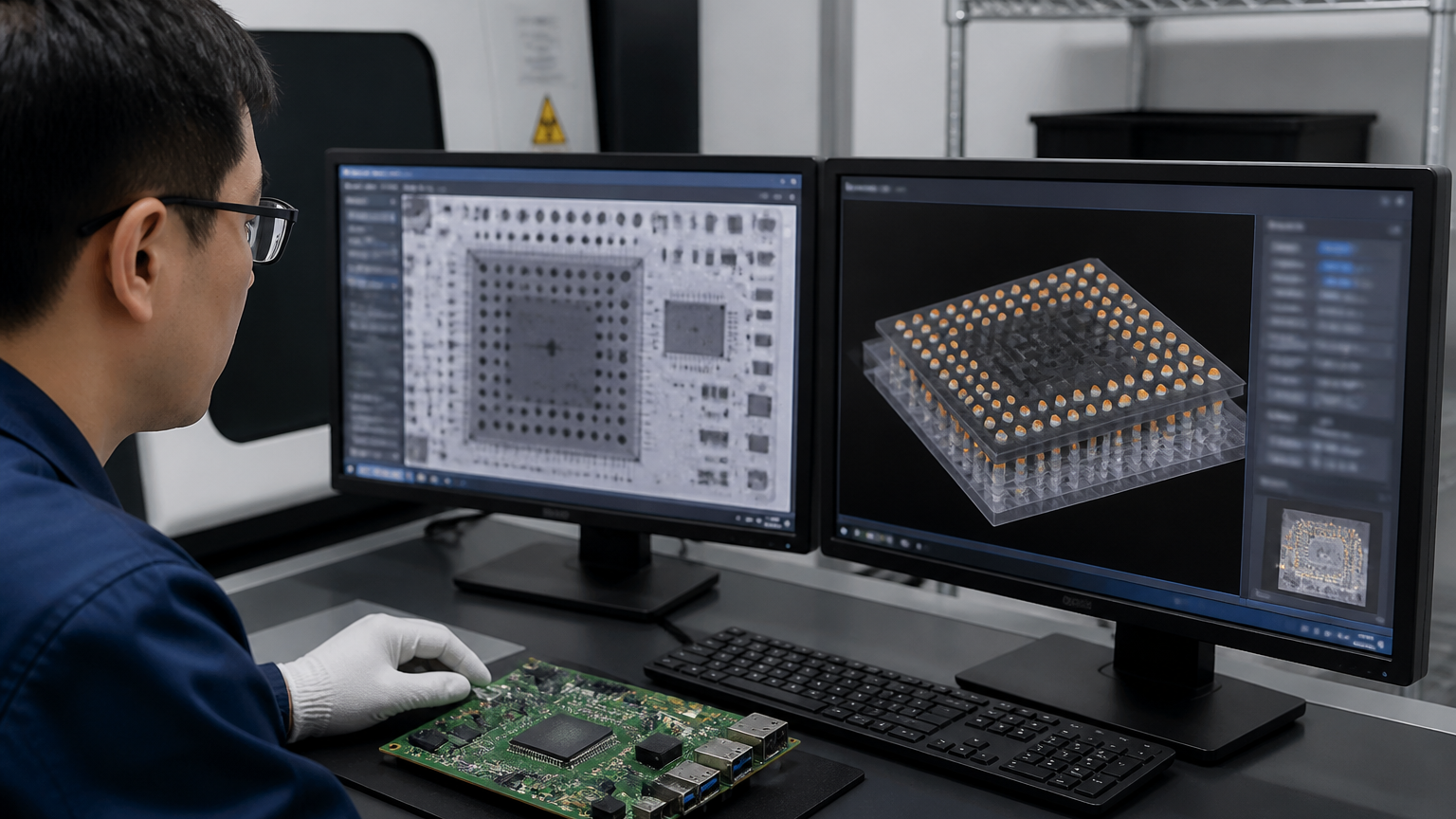

4.2 Трехмерная реконструкция

Трехмерный метод собирает данные под разными углами и восстанавливает объемную структуру выбранной области. Он подходит для сложных плат, перекрывающихся слоев и углубленного анализа отказов.

Такой контроль обычно требует больше времени на получение и обработку данных. Возможности нужно оценивать с учетом оборудования, конструкции платы и цели анализа.

4.3 Оборудование нельзя выбирать только по разрешению

Инженеры также должны учитывать проникающую способность, тип приемника, размер области просмотра, размеры образца, программный анализ и систему прослеживаемости.

Высокое разрешение не гарантирует лучший результат для каждого изделия. Оборудование должно соответствовать толщине платы, плотности меди, типам корпусов и производственному ритму.

5. Какие внутренние дефекты можно обнаружить?

5.1 Пустоты в паяном соединении

Пустоты представляют собой области с низкой плотностью внутри припоя. Рентгеновское изображение показывает их положение и относительное распределение.

Инженеры должны учитывать размер соединения, назначение компонента, требования к отводу тепла и критерии заказчика. Нельзя использовать одно значение допустимой доли пустот для всех изделий.

5.2 Смещение и нарушения соединений под корпусами с шариковой матрицей

При проверке корпусов с шариковой матрицей оценивают расположение шариков, расстояние между соседними соединениями, форму припоя и наличие контакта.

Подозрение на перемычку, недостаток припоя, смещение или неполное соединение нужно дополнительно сопоставить с конструкцией корпуса и контактных площадок. Для высоконадежных изделий даже один дефект может повлиять на работу.

5.3 Нижние соединения корпусов без выводов

Корпуса без выводов часто содержат несколько скрытых контактных площадок. При проверке оценивают распределение припоя, центральную теплоотводящую площадку и краевые соединения.

Результаты нужно сопоставлять с чертежом корпуса, конструкцией площадок и параметрами оплавления. Такой анализ помогает определить источник проблемы.

5.4 Пайка выводных компонентов и внутренняя структура

Рентгеновский метод помогает дополнительно оценить заполнение переходных отверстий и некоторые внутренние соединения. Для многослойных плат также проверяют взаимное положение отверстий, площадок и внутренних проводящих слоев.

Критерии приемки должны соответствовать документации заказчика и применимым стандартам. Изображение нельзя оценивать отдельно от требований проекта.

5.5 Что нельзя определить только рентгеном?

Рентген показывает в основном физическую структуру. Он не подтверждает работу микросхемы, состояние программы или все особенности металлургического соединения.

При подозрении на электрическую неисправность дополнительно применяют внутрисхемное тестирование, функциональные испытания и другие методы анализа. Структурный и электрический контроль должны дополнять друг друга.

6. Как создать замкнутый процесс контроля?

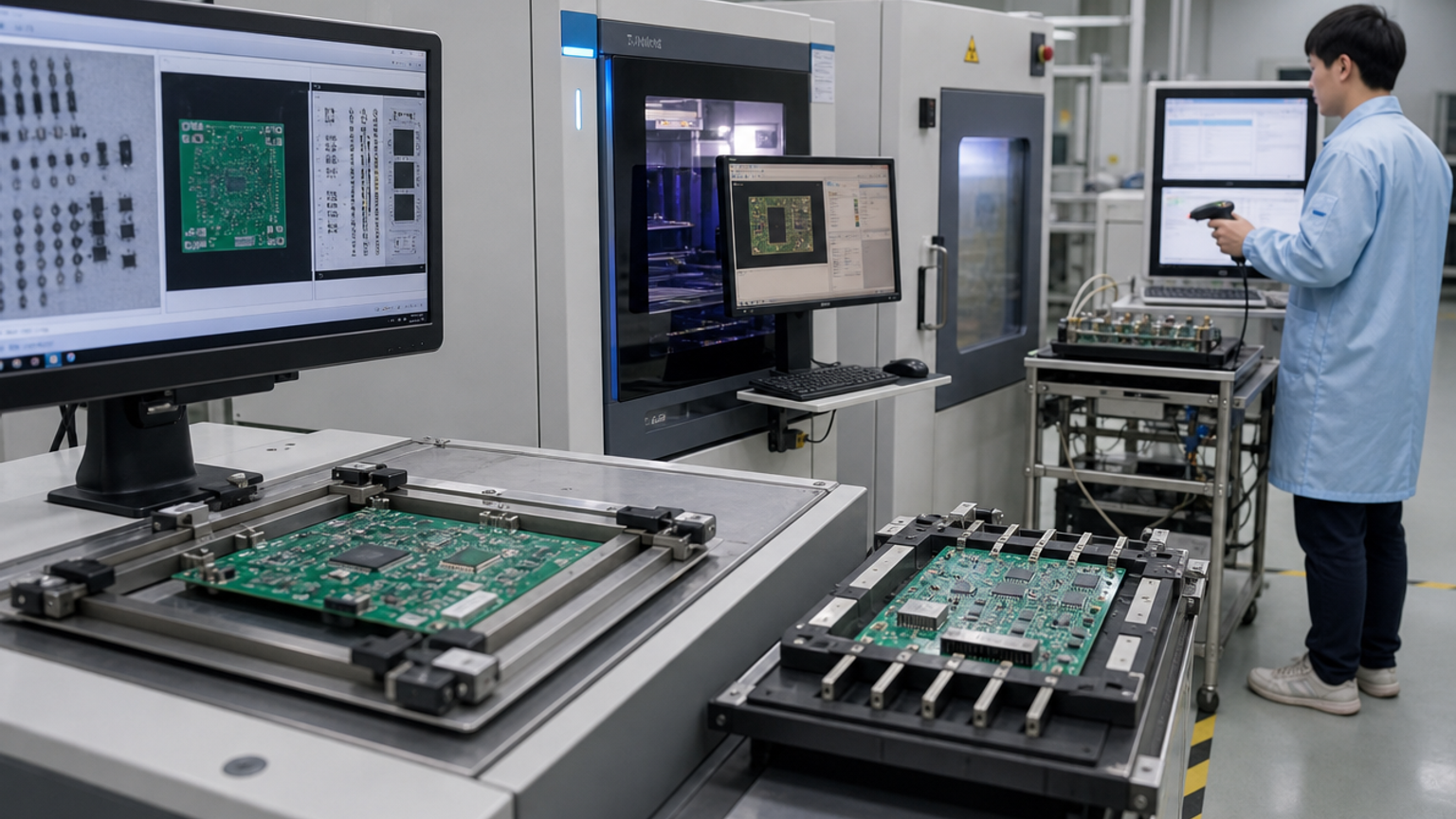

6.1 Совместная работа с контролем паяльной пасты и оптическим контролем

Контроль паяльной пасты показывает положение, площадь и объем пасты на площадках. Оптическая проверка показывает положение компонентов, полярность, пропуски и видимые паяные соединения. Рентген дополняет эти методы контролем нижних и внутренних областей.

Электрические и функциональные испытания подтверждают состояние изделия. Объединение данных помогает отличить проблему печати от ошибки монтажа, оплавления или конструкции.

6.2 Улучшение конструкции и процесса

Если дефект сосредоточен около конкретной площадки или компонента, нужно проверить размер площадки, проемы трафарета, корпус компонента и технологичность конструкции.

Если одинаковая проблема повторяется в нескольких партиях, следует сопоставить данные по пасте, монтажу, оплавлению и материалам. Одно изображение показывает результат, но данные процесса помогают найти причину.

6.3 Корректирующие и предупреждающие действия

Отчет по отклонению должен включать описание проблемы, область влияния, анализ причины, корректирующие действия и результат повторной проверки.

Для критичных компонентов также сохраняют повторные изображения и основание для выпуска. Такой подход превращает рентгеновский контроль из финального фильтра в инструмент улучшения производства.

7. Оценка рентгеновской услуги и заключение

Если проект содержит корпуса с шариковой матрицей, корпуса без выводов, нижние теплоотводящие площадки или сложные переходные отверстия, рекомендуется отправить производственные файлы, спецификацию компонентов, координаты монтажа, сведения о слоях и данные о критичных компонентах. Инженерная команда сможет оценить область контроля, выбрать двумерный или трехмерный метод, определить требования к отчету и назначить последующие испытания.

Рентгеновский контроль сборки печатных плат ценен не только созданием внутреннего изображения. Он помогает подтвердить скрытые соединения, найти внутренние отклонения и передать результаты в процессы технологичности конструкции, поверхностного монтажа и испытаний. Надежная схема объединяет возможности оборудования, подготовку образца, анализ дефектов и полную прослеживаемость качества.
